ZLG 306 AA - SNR

ZLG 306 AA

Żeliwna oprawa na 2 łożyska, do smarowania smarem

Oprawy dla kilku łożysk umożliwiające stosowanie kombinacji różnych łożysk.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - 6306C3 - ASG 6306 - Fl 7 - V-30S
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

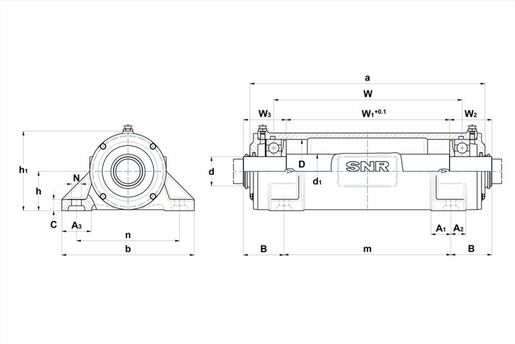

WYMIARY PRODUKTU

d - Średnica wału 30 mm
d1 - Średnica wału między łożyskami 40 mm
a - Długość obudowy 235 mm
b - Szerokość stopy obudowy 170 mm
c - Szerokość stopy obudowy 16 mm
h - Wysokość środka łożyska 50 mm
h1 - Wysokość obudowy 100 mm
m - Odległość otworu montażowego (długość) 150 mm
n - Odległość otworu montażowego (szerokość) 130 mm
N - Średnica otworu montażowego 15 mm
B - Odległość otworu montażowego do stopnia wału 53 mm
W - Odległość łożyska 173 mm
W1 - Długość wału środkowego 140 mm
W2 - Długość prawego końca wału 57 mm
A1 - Szerokość stopy (dla ZLG, szerokość wewnętrznej strony otworu) 30 mm
A2 - Szerokość stopy ZLG przy zewnętrznej stronie otworu 20 mm
A3 - Szerokość stopy ZLG 40 mm
D - Średnica gniazda łożyska 72 mm
Waga 8 kg
Materiał obudowy grey cast
Początkowa wartość smaru na stronę 46 cm³
Marka SNR
Product classification image

KOMPONENTY POWIĄZANE - OPCJA

Pierścień O-ring (opcjonalnie) 72x4

WKRĘTY

G - Śruby mocujące M12
Zalecane momenty dokręcania śrub mocujących 65 N-m
Śruby pokrywy M6x20
Zalecane momenty dokręcania śrub pokrywy 7 N-m
