10X22211EAKW33EE - SNR

10X22211EAKW33EE

Rolamento autocompensador de rolos, gaiola em aço, ranhura e furos de lubrificação no anel externo, furo cônico 1:12, largura não ISO, juntas com contato nos dois lados

product label

O rolamento autocompensador de rolos suporta cargas consideráveis e desalinhamentos. Este tipo de rolamentos de rolos se adapta bem às condições severas de operação: impactos ou vibrações (trituradores, peneira vibratória, construção pesada, etc.) Com o modelo ULTAGE, a NTN EUROPA oferece como padrão, desempenhos de resistência e durabilidade inigualáveis.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 55 mm
D - External diameter 100 mm
B - Bearing/Inner ring width 31 mm
d2 - External diameter inner ring 63,4 mm
D1 - Inner diameter outer ring 93,9 mm
rs - Min fillet radius 1,5 mm
Número dos furos de lubrificação 3
b - Groove width 6,35 mm
k - Hole diameter 3 mm
Referência do mancal associado H311E
Classe de folga radial CN
Peso 0,938 kg
Marca SNR
Product classification image

DESEMPENHO

C - Capacidade de carga dinâmica 155 kN
C0 - Capacidade de carga estática 148 kN
Cu - Limite de de carga à fadiga 18 kN
e - Coefficient 0.23
Y0 - Static axial load coefficient 2.89
Y1 - Lower axial load coefficient 2.95
Y2 - Upper axial load coefficient 4.4
Nlim - Mechanical Limit Speed 1700 tr/min
Tmin - Temperatura mín de operação -20 °C
Tmax - Temperatura máx de operação 120 °C

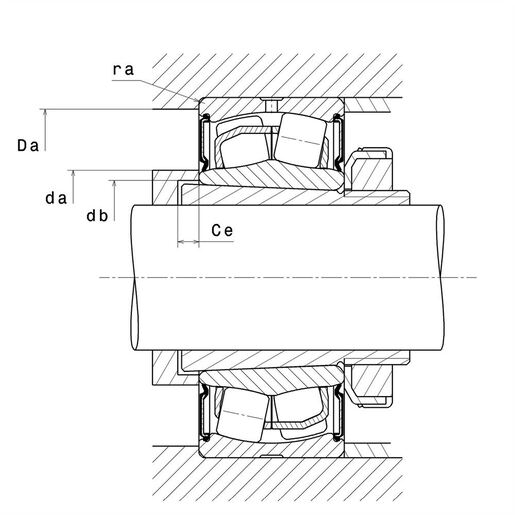

RECOMENDACOES DE BARREIRA

da max - Max shoulder diameter IR 63,4 mm
da min - Min shoulder diameter IR 63,4 mm
db - Min diameter for Sleeve 60 mm
Ce - Min length fro Sleeve 4 mm
Da max - Max shoulder diameter OR 93,9 mm
ra max - Max shaft & housing fillet radius 1,5 mm
Product classification image
Calcul factors image
