Rolamento autocompensador de rolos, gaiola em aço, ranhura e furos de lubrificação no anel externo, furo cônico 1:12, largura não ISO, juntas com contato nos dois lados
O rolamento autocompensador de rolos suporta cargas consideráveis e desalinhamentos. Este tipo de rolamentos de rolos se adapta bem às condições severas de operação: impactos ou vibrações (trituradores, peneira vibratória, construção pesada, etc.) Com o modelo ULTAGE, a NTN EUROPA oferece como padrão, desempenhos de resistência e durabilidade inigualáveis.
Arquivo 3D
Folha de dados técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| d - Internal diameter | 85 mm |
| D - External diameter | 150 mm |
| B - Bearing/Inner ring width | 44 mm |
| d2 - External diameter inner ring | 97,2 mm |
| D1 - Inner diameter outer ring | 140,8 mm |
| rs - Min fillet radius | 2 mm |
| Número dos furos de lubrificação | 3 |
| b - Groove width | 7,05 mm |
| k - Hole diameter | 3,5 mm |
| Referência do mancal associado | H317E |
| Classe de folga radial | C3 |
| Peso | 2,9 kg |
| DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 324 kN |
| C0 - Capacidade de carga estática | 330 kN |
| Cu - Limite de de carga à fadiga | 38 kN |
| e - Coefficient | 0.22 |
| Y0 - Static axial load coefficient | 3 |
| Y1 - Lower axial load coefficient | 3.07 |
| Y2 - Upper axial load coefficient | 4.57 |
| Nlim - Mechanical Limit Speed | 1100 tr/min |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| FREQUÊNCIAS DE ROLAMENTO | |
|---|---|
| BPFO - Frequência de passagem na pista externa (60 rpm) | 7,634 Hz |
| BPFI - Frequência de passagem na pista interna (60 rpm) | 10,366 Hz |
| FTF - Frequência de giro da gaiola (60 rpm) | 0,424 Hz |
| BSF - Frequência de giro do elemento rolante (60 rpm) | 6,369 Hz |

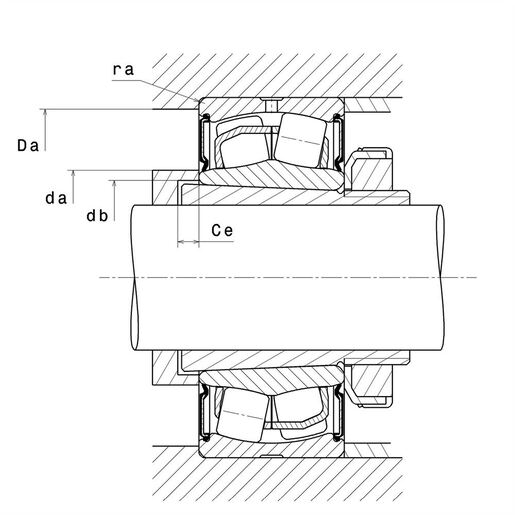

| RECOMENDACOES DE BARREIRA | |
|---|---|
| da max - Max shoulder diameter IR | 0 mm |
| da min - Min shoulder diameter IR | 96 mm |
| db - Min diameter for Sleeve | 91 mm |
| Ce - Min length fro Sleeve | 4 mm |
| Da max - Max shoulder diameter OR | 140,8 mm |
| ra max - Max shaft & housing fillet radius | 2 mm |
