Rolamento de rótula de esferas, contato radial, gaiola em aço, perfuração cônica, aberto

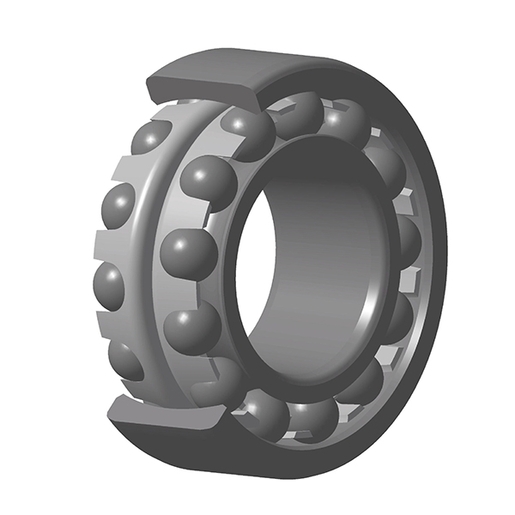

Arquivo 3D
Folha de dados técnica

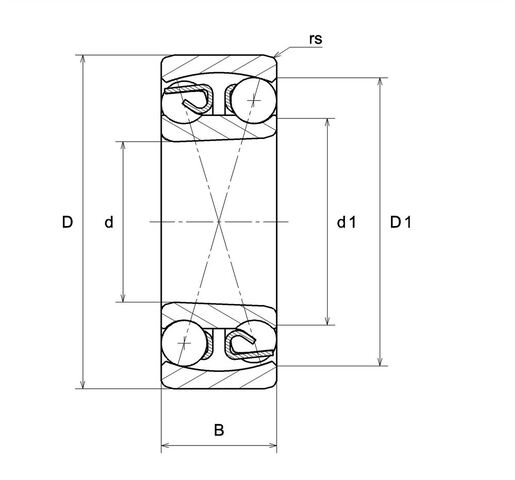

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| d - Internal diameter | 50 mm |
| D - External diameter | 90 mm |
| B - Bearing/Inner ring width | 20 mm |
| d1 - External diameter inner ring | 62,7 mm |
| D1 - Inner diameter outer ring | 77 mm |
| rs - Min fillet radius | 1,1 mm |
| Referência do mancal associado | H210 |
| Classe de folga radial | C3 |
| Classe de precisão | P0 |
| Peso | 0,517 kg |
| DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 22,5 kN |
| C0 - Capacidade de carga estática | 8,1 kN |
| Cu - Limite de de carga à fadiga | 0,37 kN |
| e - Coefficient | 0.2 |
| Y0 - Static axial load coefficient | 3.29 |
| Y1 - Lower axial load coefficient | 3.14 |
| Y2 - Upper axial load coefficient | 4.85 |
| Nref - Reference thermal speed | 7600 tr/min |
| Nlim - Mechanical Limit Speed | 9800 tr/min |
| Tmin - Temperatura mín de operação | -40 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| FREQUÊNCIAS DE ROLAMENTO | |
|---|---|
| BPFO - Frequência de passagem na pista externa (60 rpm) | 7,775 Hz |
| BPFI - Frequência de passagem na pista interna (60 rpm) | 10,225 Hz |
| FTF - Frequência de giro da gaiola (60 rpm) | 0,432 Hz |
| BSF - Frequência de giro do elemento rolante (60 rpm) | 7,149 Hz |

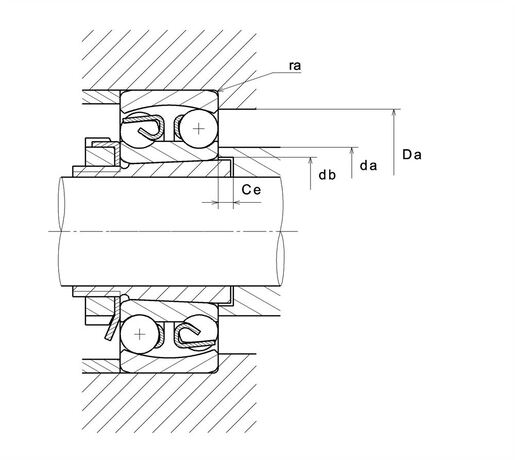

| RECOMENDACOES DE BARREIRA | |
|---|---|
| da min - Min shoulder diameter IR | 56,5 mm |
| da max - Max shoulder diameter IR | 62 mm |
| db - Min diameter for Sleeve | 53 mm |
| Ce - Min length fro Sleeve | 5 mm |
| Da max - Max shoulder diameter OR | 83,5 mm |
| ra max - Max shaft & housing fillet radius | 1 mm |
