6014LLUNR/2AS - NTN

6014LLUNR/2AS

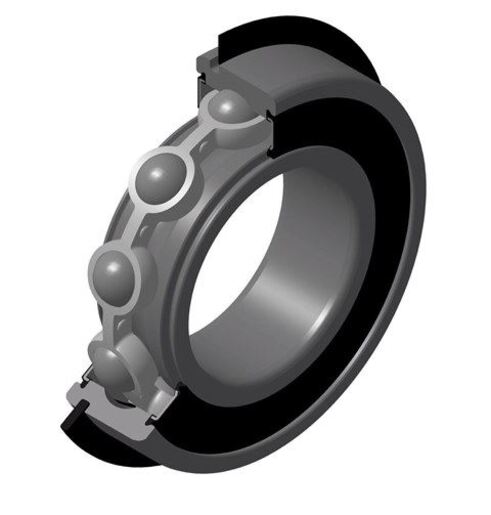

Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, juntas com contato nos dois lados

O rolamento de uma carreira de esferas é o rolamento mais popular. Ele está disponível em uma ampla variedade de tamanhos e em diversas possíveis opções: proteções com defletores ou vedações, presença de um segmento de bloqueio, folgas internas variadas, diversos tipos de gaiola, entre outros.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d 70 mm
D 110 mm
B 20 mm
a mín 2,67 mm
a máx 2,87 mm
Ca mín 5,03 mm
Ca máx 5,33 mm
rs mín 1,1 mm
rNs mín 0,5 mm
D3 máx 106,81 mm
b mín 2,7 mm
b máx 3 mm
r0 máx 0,6 mm
D4 máx 116,6 mm
f 2,46 mm
Referência do anel trava R110
Classe de folga radial CN
Peso 0,604 kg
Marca NTN
Product classification image

DESEMPENHO

Capacidade de carga dinâmica (C) 42 kN
Capacidade de carga estática (C0) 31 kN
Limite de de carga à fadiga (Cu) 2,3 kN
f0 15.6
Nlim (graxa) 3600 tr/min
Temperatura mín (Tmin) -25 °C
Temperatura máx. de operação (Tmax) 110 °C

RECOMENDACOES DE BARREIRA

da mín 76,5 mm
da máx 80,5 mm
Da máx 103,5 mm
ra máx 1 mm
rNa máx 0,5 mm
Db mín 118 mm
