7003UCG/GNP42U3G - NTN

7003UCG/GNP42U3G

Rolamento de esferas de contato angular de alta precisão, gaiola em poliamida centrada nas esferas

Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d 17 mm
D 35 mm
B 10 mm
d1 23 mm
d2 21,6 mm
D1 29 mm
D2 32 mm
a 8,5 mm
Ângulo de contato α 15 °
rs mín 0,3 mm
r1s mín 0,15 mm
f0 13.8
Classe de precisão P42
Peso 0,037 kg
Marca NTN

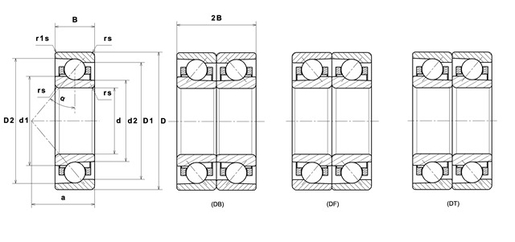

Product classification image

DESEMPENHO

Capacidade de carga estática, C0 4,55 kN
Nlim (óleo) 72100 tr/min
Nlim (graxa) 45100 tr/min
Nível de pré-carga GN
Valor de pré-carga 0,049 kN
Axial rigidity 29 N/µm
Radial rigidity 155,1 N/µm
Temperatura mín, Tmín -20 °C
Temperatura máx. de operação 120 °C
Frequência de giro da gaiola, FTF 0,397 Hz
Frequência de giro do elemento rolante, BSF 4,482 Hz
Frequência de passagem na pista externa, BPFO 4,365 Hz
Frequência de passagem na pista interna, BPFI 6,635 Hz

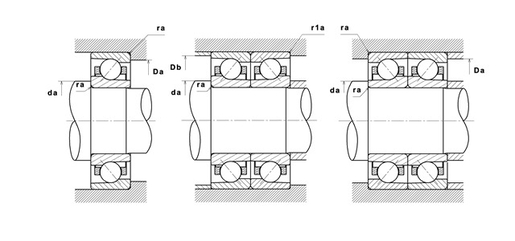

RECOMENDACOES DE BARREIRA

da mín 19,5 mm
Da máx 32,5 mm
Db máx 33,8 mm
r1a máx 0,15 mm
ra máx 0,3 mm
Product classification image
Calcul factors image
