7004UADG/GNP42U3G - NTN

7004UADG/GNP42U3G

Rolamento de esferas de contato angular de alta precisão, gaiola em poliamida centrada nas esferas

Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 20 mm
D - External diameter 42 mm
B - Bearing/Inner ring width 12 mm
d1 - External diameter inner ring 28,1 mm
d2 - External diameter inner ring 26,4 mm
D1 - Inner diameter outer ring 34,9 mm
D2 - Inner diameter outer ring 38,4 mm
a - Charge load application point 13,4 mm
α - Ângulo de contato 25 °
rs - Min fillet radius 0,6 mm
r1s - Min fillet radius 0,3 mm
Classe de precisão P42
Peso 0,067 kg
Marca NTN

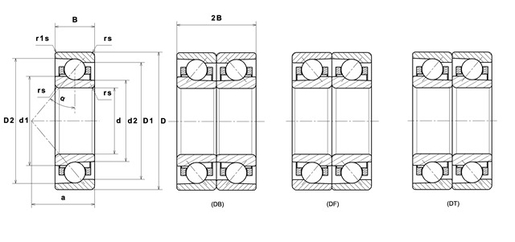

Product classification image

DESEMPENHO

C0 - Capacidade de carga estática 6,3 kN
f0 - Coefficient 14.4
Nlim - Oil lubrication limit speed 52100 tr/min
Nlim - Grease lubrication limit speed 32200 tr/min
Nível de pré-carga GN
Valor de pré-carga 0,108 kN
Axial rigidity 78,9 N/µm
Radial rigidity 164,6 N/µm
Tmin - Temperatura mín de operação -20 °C
Tmax - Temperatura máx de operação 120 °C
FTF - Frequência de giro da gaiola 0,409 Hz
BSF - Frequência de giro do elemento rolante 4,799 Hz
BPFO - Frequência de passagem na pista externa 4,905 Hz
BPFI - Frequência de passagem na pista interna 7,095 Hz

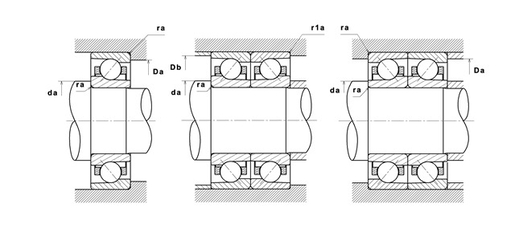

RECOMENDACOES DE BARREIRA

da min - Min shoulder diameter IR 24,5 mm
Da max - Max shoulder diameter OR 37,5 mm
Db max - Max OR shoulder diameter 39,5 mm
r1a - Max fillet radius 0,3 mm
ra max - Max shaft & housing fillet radius 0,6 mm
Product classification image
Calcul factors image
