Rolamentos insertos

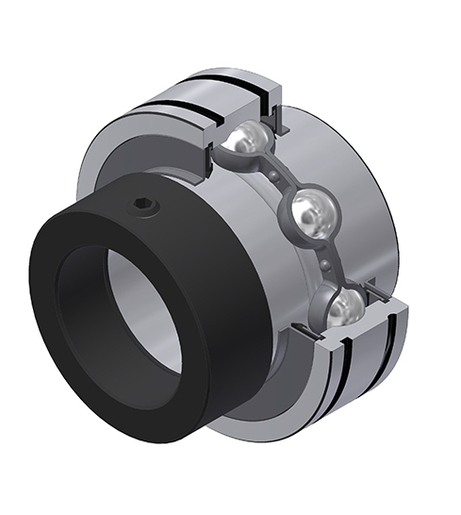

CEX207-22 - SNR

CEX207-22
CEX207-22
CEX207-22

Diâmetro externo cilíndrico, fixado pelo anel de trava excêntrico junta de vedação com anel de projeção

Rolamentos abaulados para mancais, são propostos com diferentes dispositivos de fixação para uma montagem facilitada.

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
a - Distance to grooves in OR3,3 mm
b - Groove width in OR1,9 mm
B - Width of Inner Ring37,6 mm
B1 - Overall width Inner Ring51,1 mm
B2 - Width of eccentric locking collar/nut17,5 mm
C - Width of Outer Ring20 mm
C1 - Distance center of OR to center of lubrication zone5 mm
d - Shaft diameter34,925 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve55,5 mm
D - Outer diameter of OR72 mm
G - Set screw size5/16-24UNF
m - Distance to set screw6,5 mm
N1 - Groove dia in OR68,81 mm
r - Radius Inner Ring1.5
S - Distance front side/bearing centre18,8 mm
f0 - Factor14
SW - Wrench size3,969 mm
undefined
DESEMPENHO
C - Dynamic load rating25,7 kN
C0 - Static load rating15,2 kN
Operating temperature min.-20 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso0,61 kg
Torque recomendado para fixação do parafuso de pressão8 N-m
FREQUÊNCIAS DE ROLAMENTO
BPFO - Frequência de passagem sobre o anel externo (60 rpm)3,582 Hz
BPFI - Frequência de passagem sobre o anel interno (60 rpm)5,418 Hz
BSF - Frequência de passagem nos elementos rolantes (60 rpm)4,696 Hz
BRF - Frequência rotacional dos elementos rolantes (60 rpm)2,348 Hz
FTF - Frequência rotacional da gaiola (60 rpm)0,398 Hz
