ESPA209CCE - SNR

ESPA209CCE

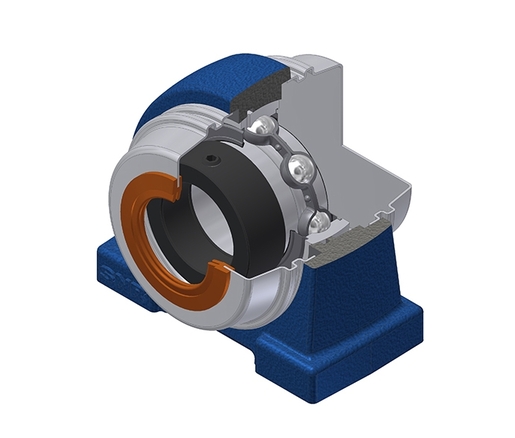

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com base simples

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - ES209G2 - SCOE209-45 - SCCE209 - PA209N
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos

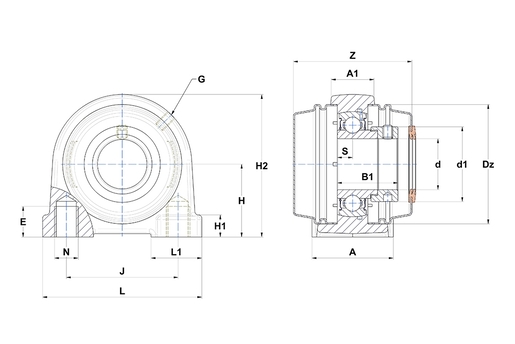

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing width60 mm
A1 - Housing top width32 mm
B - Width of Inner Ring30,2 mm
d - Shaft diameter45 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve62 mm
Dz - Outer diameter of cover95 mm
E - Mounting hole thread depth25 mm
G - Grease fittingM6x1
H - Distance mounting base to centerline spheric. seating diam.54,2 mm
H1 - Housing foot height13 mm
H2 - Housing height108 mm
J - Mounting holes distance90 mm
L - Housing length120 mm
L1 - Housing foot length42 mm
N - Mounting hole dimensionM14
S - Distance front side/bearing centre11 mm
Z - Width over covers84,4 mm
Product classification image
DESEMPENHO
C - Dynamic load rating31,85 kN
C0 - Static load rating20,8 kN
Operating temperature min.-20 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso2,275 kg
Torque recomendado para fixação do parafuso de pressão11,5 N-m
