ESPLE211T04 - SNR

ESPLE211T04

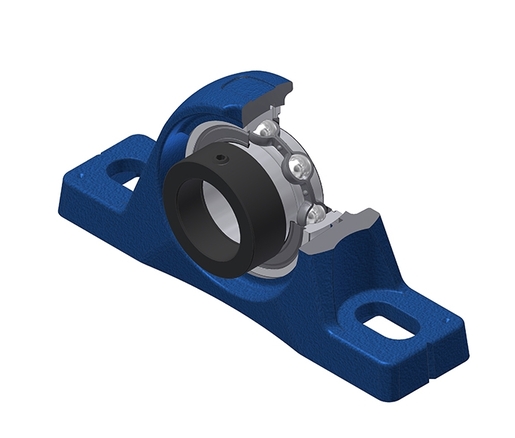

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com base simples, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Arquivo 3D

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - ES211G2T04 - PLE211
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

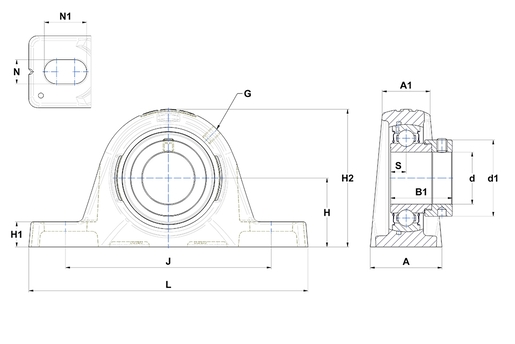

CARACTERÍSTICAS TÉCNICAS

A - Housing width 60 mm
A1 - Housing top width 39,5 mm
B - Width of Inner Ring 32,5 mm
d - Shaft diameter 55 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 74,5 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 61,3 mm
H1 - Housing foot height 23,2 mm
H2 - Housing height 128 mm
J - Mounting holes distance 170,5 mm
L - Housing length 219,5 mm
N - Mounting hole dimension 18 mm
N1 - Mounting hole length 26 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 12 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 43,55 kN
C0 - Static load rating 29,2 kN
Operating temperature min. -40 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 3,67 kg
Torque recomendado para fixação do parafuso de pressão 22 N-m
