EX312-36G2L3 - SNR

EX312-36G2L3

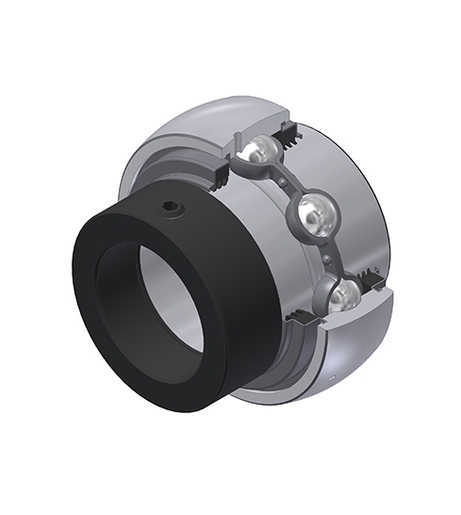

Diâmetro externo esférico fixado pelo anel de trava excêntrico junta de vedação com base tripla

Rolamentos abaulados para mancais, são propostos com diferentes dispositivos de fixação para uma montagem facilitada.

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

B - Width of Inner Ring 61,9 mm
B1 - Overall width IR (with eccent. locking collar/adapt. sleeve) 79,4 mm
B2 - Width of eccent. Lock. collar/nut+washer of adapter sleeve 23,9 mm
C - Width of Outer Ring 36 mm
C1 - Distance center of OR to center of lubrication zone 11,3 mm
d - Shaft diameter 57,15 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 89 mm
D - Outer diameter of OR 130 mm
G - Set screw size 3/8-24UNF
m - Distance to set screw 9 mm
r - Radius Inner Ring 2
S - Dist. cent. of raceway to face IR on side opp. lock. device 31 mm
SW - Wrench size 4,763 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 81,6 kN
C0 - Static load rating 51,8 kN
Operating temperature min. -20 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 2,95 kg
Torque recomendado para fixação do parafuso de pressão 16,8 N-m
