Flangeado

EXFL307-20T04 - SNR

EXFL307-20T04

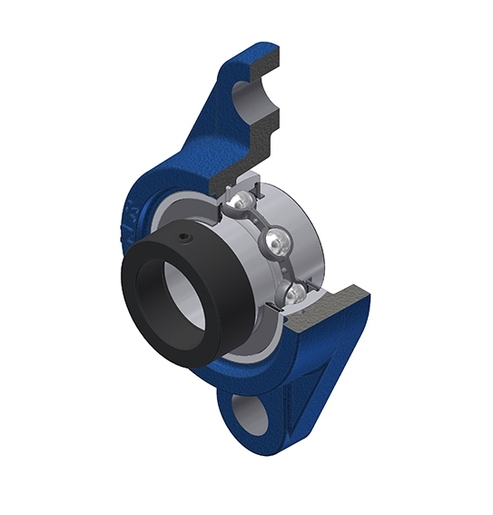

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Este kit contém a (s) seguinte (s) referência (s)

Documentation

Product information

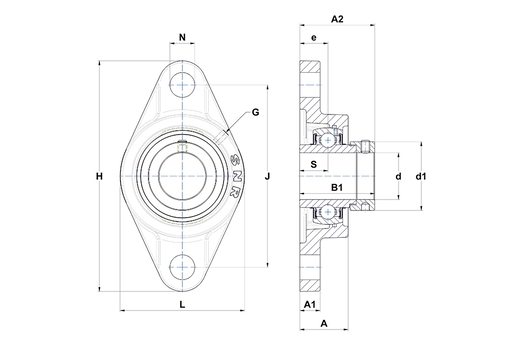

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing height36 mm
A1 - Housing foot height / flange height16 mm
A2 - Total height from mounting surface53,3 mm
B - Width of Inner Ring38,1 mm
B1 - Overall width Inner Ring51,6 mm
d - Shaft diameter31,75 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve55 mm
e - Distance mounting surface to bearing center20 mm
G - Grease fittingM6x1
H - Housing length, width or diameter185 mm
J - Mounting holes distance141 mm
L - Housing width / diameter100 mm
N - Mounting hole dimension23 mm
S - Distance front side/bearing centre18,3 mm
undefined
DESEMPENHO
C - Dynamic load rating33,5 kN
C0 - Static load rating19,2 kN
Operating temperature min.-40 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso1,83 kg
Torque recomendado para fixação do parafuso de pressão8 N-m
