EXP305-16T20 - SNR

EXP305-16T20

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta labirinto, para aplicações em alta temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - P305 - EX305-16G2T20
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

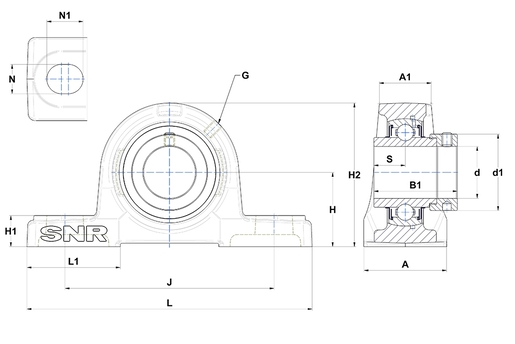

CARACTERÍSTICAS TÉCNICAS

A - Housing width 45 mm
A1 - Housing top width 32 mm
B - Width of Inner Ring 34,9 mm
d - Shaft diameter 25,4 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 42,8 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 45 mm
H1 - Housing foot height 15 mm
H2 - Housing height 85 mm
J - Mounting holes distance 132 mm
L - Housing length 175 mm
L1 - Housing foot length 54 mm
N - Mounting hole dimension 17 mm
N1 - Mounting hole length 20 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 16,7 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 22,36 kN
C0 - Static load rating 11,5 kN
Operating temperature min. -20 °C
Operating temperature max. 200 °C

OUTRAS CARACTERÍSTICAS

Peso 1,53 kg
Torque recomendado para fixação do parafuso de pressão 8 N-m
