EXP307-22T04 - SNR

EXP307-22T04

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX307-22G2T04 - P307
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

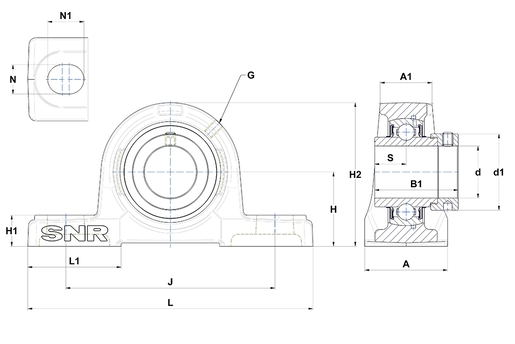

CARACTERÍSTICAS TÉCNICAS

A - Housing width 56 mm
A1 - Housing top width 38 mm
B - Width of Inner Ring 38,1 mm
d - Shaft diameter 34,925 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 55 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 56 mm
H1 - Housing foot height 20 mm
H2 - Housing height 106 mm
J - Mounting holes distance 160 mm
L - Housing length 210 mm
L1 - Housing foot length 60 mm
N - Mounting hole dimension 17 mm
N1 - Mounting hole length 25 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 18,3 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 33,5 kN
C0 - Static load rating 19,2 kN
Operating temperature min. -40 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 2,7 kg
Torque recomendado para fixação do parafuso de pressão 8 N-m
