EXPLE208T04 - SNR

EXPLE208T04

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Arquivo 3D

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX208G2T04 - PLE208
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

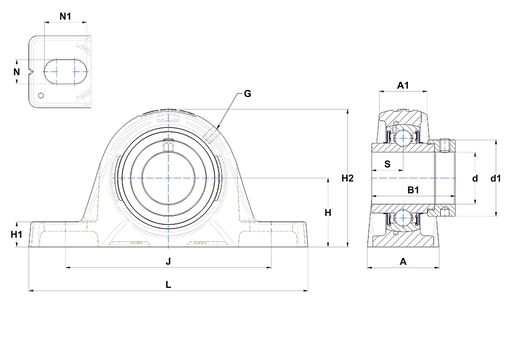

CARACTERÍSTICAS TÉCNICAS

A - Housing width 51 mm
A1 - Housing top width 34,5 mm
B - Width of Inner Ring 42,8 mm
d - Shaft diameter 40 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve 58 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 49,2 mm
H1 - Housing foot height 18,5 mm
H2 - Housing height 98,5 mm
J - Mounting holes distance 137,5 mm
L - Housing length 180,5 mm
N - Mounting hole dimension 14 mm
N1 - Mounting hole length 24,5 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 21,4 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 29,6 kN
C0 - Static load rating 18,2 kN
Operating temperature min. -40 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 2,08 kg
Torque recomendado para fixação do parafuso de pressão 11,5 N-m
