EXPLE209T20CCE - SNR

EXPLE209T20CCE

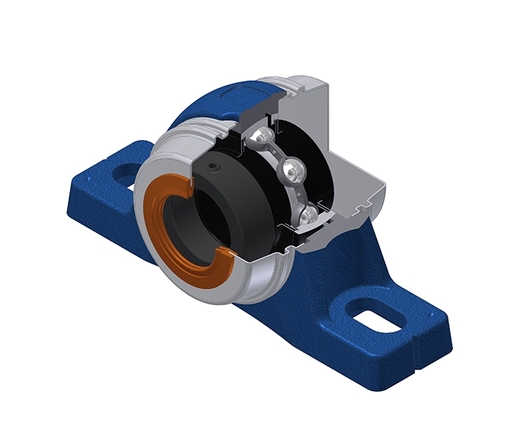

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta labirinto, para aplicações em alta temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - EX209G2T20 - SCCE209 - SCOE209-45 - PLE209N
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
CARACTERÍSTICAS TÉCNICAS
MarcaSNR

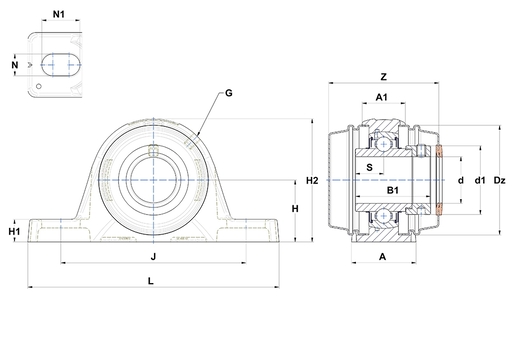

A - Housing width54 mm
A1 - Housing top width35 mm
B - Width of Inner Ring42,8 mm
d - Shaft diameter45 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve62 mm
Dz - Outer diameter of cover95 mm
G - Grease fittingM6x1
H - Distance mounting base to centerline spheric. seating diam.52,4 mm
H1 - Housing foot height18,4 mm
H2 - Housing height106,4 mm
J - Mounting holes distance151,5 mm
L - Housing length197,5 mm
N - Mounting hole dimension14 mm
N1 - Mounting hole length24 mm
S - Distance front side/bearing centre21,4 mm
Z - Width over covers85,5 mm
Product classification image
DESEMPENHO
C - Dynamic load rating31,85 kN
C0 - Static load rating20,8 kN
Operating temperature min.-20 °C
Operating temperature max.200 °C
OUTRAS CARACTERÍSTICAS
Peso2,455 kg
Torque recomendado para fixação do parafuso de pressão11,5 N-m
