Flangeado

EXPLE211T04CCE - SNR

EXPLE211T04CCE

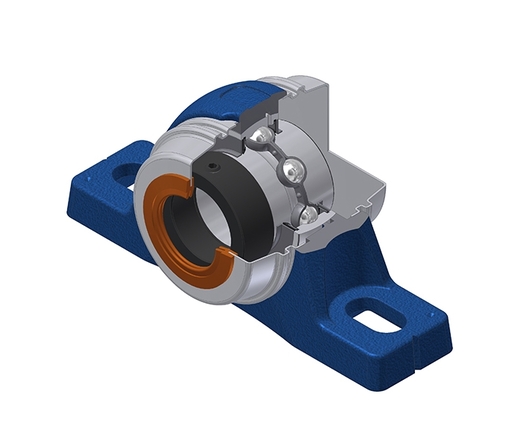

Corpo fundido cinzento,rolamentos de esferas com inserção radial com anel de trava excêntrico,junta de vedação com anel de projeção, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Este kit contém a (s) seguinte (s) referência (s)

Documentation

Product information

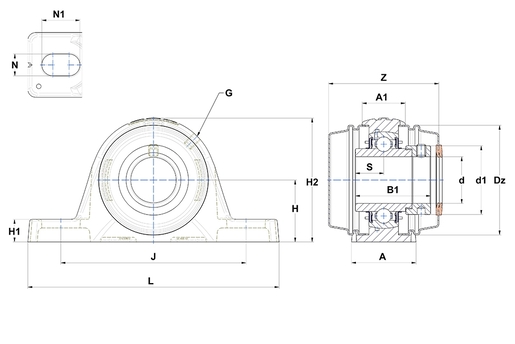

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing width60 mm
A1 - Housing top width39,5 mm
B - Width of Inner Ring55,4 mm
d - Shaft diameter55 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve74,5 mm
Dz - Outer diameter of cover110 mm
G - Grease fittingM6x1
H - Distance mounting base to centerline spheric. seating diam.61,3 mm
H1 - Housing foot height23,2 mm
H2 - Housing height128 mm
J - Mounting holes distance170,5 mm
L - Housing length219,5 mm
N - Mounting hole dimension18 mm
N1 - Mounting hole length26 mm
S - Distance front side/bearing centre27,7 mm
Z - Width over covers105,7 mm
undefined
DESEMPENHO
C - Dynamic load rating43,55 kN
C0 - Static load rating29,2 kN
Operating temperature min.-40 °C
Operating temperature max.100 °C
OUTRAS CARACTERÍSTICAS
Peso4,008 kg
Torque recomendado para fixação do parafuso de pressão22 N-m
