Rolamento de uma carreira de rolos cilíndricos, mancal livre, separável, gaiola em poliamida
Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.
Arquivo 3D
Folha de dados técnica
Especificações

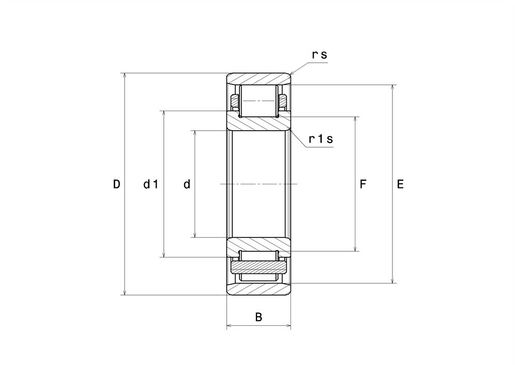

CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| d - Internal diameter | 70 mm |
| D - External diameter | 125 mm |
| B - Bearing/Inner ring width | 24 mm |
| E - Upper roller diameter | 113,5 mm |
| F - Under roller diameter | 83,5 mm |
| d1 - IR flange outer diameter | 89,5 mm |
| rs - Min fillet radius | 1,5 mm |
| r1s - Min fillet radius | 1,5 mm |
| Classe de folga radial | CN |
| Peso | 1,1 kg |
| Marca | NTN |
DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 119 kN |
| C0 - Capacidade de carga estática | 137 kN |
| Cu - Limite de de carga à fadiga | 16,7 kN |
| Nlim - Oil lubrication limit speed | 5900 tr/min |
| Nlim - Grease lubrication limit speed | 5000 tr/min |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| FTF - Frequência de giro da gaiola | 0,424 Hz |
| BSF - Frequência de giro do elemento rolante | 6,414 Hz |
| BPFO - Frequência de passagem na pista externa | 7,206 Hz |
| BPFI - Frequência de passagem na pista interna | 9,794 Hz |

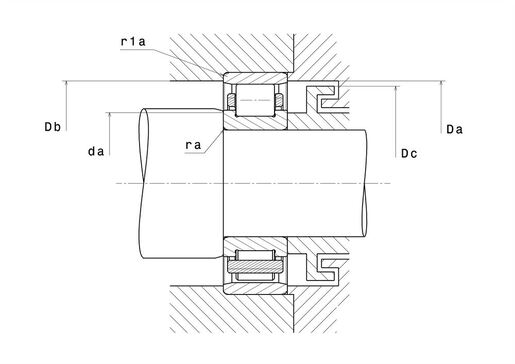

RECOMENDACOES DE BARREIRA | |
|---|---|
| da min - Min shoulder diameter IR | 78 mm |
| Da max - Max shoulder diameter OR | 117 mm |
| Db min - Small face shoulder min diameter | 115 mm |
| Dc max - Max outer ring GO diameter | 111 mm |
| ra max - Max fillet radius | 1,5 mm |
| r1a - Max fillet radius | 1,5 mm |
