N216C3 - NTN

N216C3

Rolamento de uma carreira de rolos cilíndricos, mancal livre, separável, gaiola em aço

Na gama de rolamentos de rolo cilíndricos, o de uma carreira de rolos cilíndricos suporta cargas radiais elevadas. As gamas padrão ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) estão disponíveis com diferentes tipos de gaiolas, diâmetros de furo e anéis de encosto.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 80 mm
D - External diameter 140 mm
B - Bearing/Inner ring width 26 mm
E - Upper roller diameter 125,3 mm
F - Under roller diameter 95,3 mm
d1 - IR flange outer diameter 101,2 mm
rs - Min fillet radius 2 mm
r1s - Min fillet radius 2 mm
Classe de folga radial C3
Peso 1,47 kg
Marca NTN
Product classification image

DESEMPENHO

C - Capacidade de carga dinâmica 118 kN
C0 - Capacidade de carga estática 122 kN
Cu - Limite de de carga à fadiga 14,5 kN
Nlim - Oil lubrication limit speed 5700 tr/min
Nlim - Grease lubrication limit speed 4800 tr/min
Tmin - Temperatura mín de operação -40 °C
Tmax - Temperatura máx de operação 120 °C

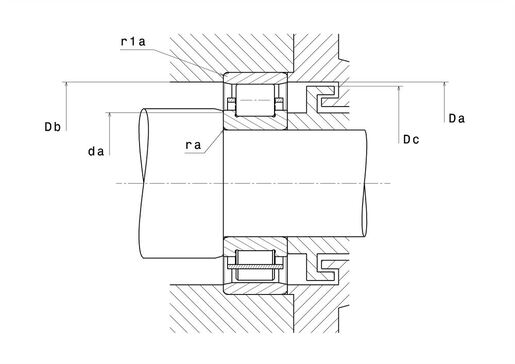

RECOMENDACOES DE BARREIRA

da min - Min shoulder diameter IR 89 mm
Da max - Max shoulder diameter OR 131 mm
Db min - Small face shoulder min diameter 126,6 mm
Dc max - Max outer ring GO diameter 123,6 mm
ra max - Max fillet radius 2 mm
r1a - Max fillet radius 2 mm
Product classification image
Calcul factors image

Equivalentes
