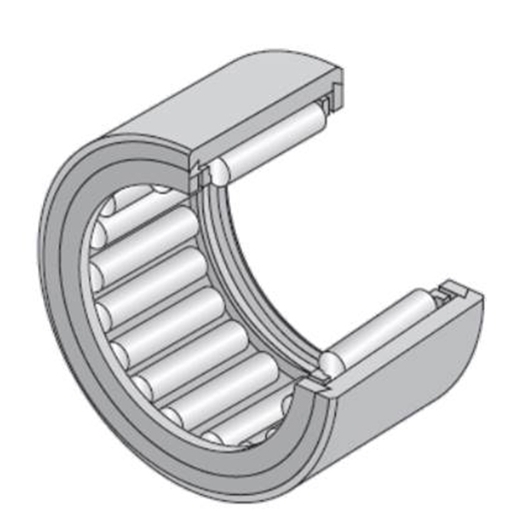

Rolamento de agulha, anel usinado (maciço), sem anel interno, placas em ambos lados, furo de lubrificação
Arquivo 3D
Folha de dados técnica

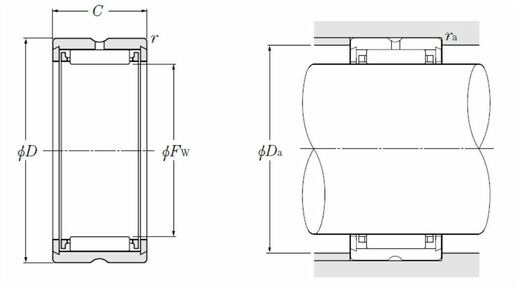

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| Fw - Under rollers diameter | 8 mm |
| D - External diameter | 15 mm |
| C - Width of bearing, drawn cup or outer ring | 10 mm |
| rs - Min fillet radius | 0,15 mm |
| Furo de lubrificação no anel externo | Sim |
| k - Hole diameter | 2 mm |
| Classe de folga radial | CN |
| Classe de precisão | P0 |
| Peso | 0,007 kg |
| DESEMPENHO | |
|---|---|
| Cr - Dynamic load rating | 3,15 kN |
| C0r - Static load rating | 3 kN |
| Nlim - Grease lubrication limit speed | 21000 tr/min |
| Nlim - Oil lubrication limit speed | 32000 tr/min |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| RECOMENDACOES DE BARREIRA | |
|---|---|
| Da max - Max shoulder diameter OR | 9,5 mm |
| ras max - Max shaft & housing fillet radius | 0,15 mm |
