SNCD3084 + 23084K - SNR

SNCD3084 + 23084K

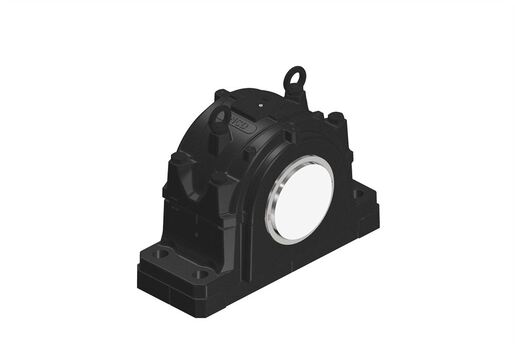

Pedestal bipartido para rolamentos com bucha de aperto, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

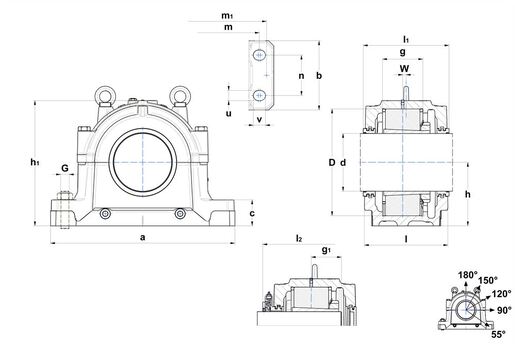

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 400 mm
a - Housing length 1040 mm
b - Housing foot width 360 mm
c - Housing foot height 120 mm
g - Bearing seat width 194 mm
h - Bearing center height 360 mm
h1 - Housing height 715 mm
l - Housing mid width 400 mm
l1 - Width over TS 410 mm
l2 - Width over TA 492 mm
m - Mounting hole/punches distance (length) 870 mm
m1 - Distance punches dowel pins 960 mm
n - Mounting hole distance (width) 220 mm
u - Mounting hole (width) 42 mm
v - Mounting hole (length) 50 mm
D - Bearing seat diameter 620 mm
g1 - Distance small shaft shoulder to bearing center 174,5 mm
W - Bearing distance 30 mm
Peso do corpo 471 kg
Material of Housing ductile cast
Quantidade inicial de graxa 20400 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M36
Torque recomendado para os parafusos de fixação 1750 N-m
Parafusos de conexão M36x250
Torque recomendado para os parafusos de conexão 1520 N-m
Parafuso(s) olho M36
Carga limite a 120° 1800 kN
Carga limite a 150° 1040 kN
Carga limite a 180° 900 kN

QUEBRA DE CARGAS

Breaking loads P 0° 10900 kN
Breaking loads P 55° 14400 kN
Breaking loads P 90° 7000 kN
Breaking loads P 120° 5200 kN
Breaking loads P 150° 4500 kN
Breaking loads P 180° 5700 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3084
Rolamento 23084K
Bucha de aperto H3084
Anéis de fixação 2 x FR620x22x15
Labyrinth sealing TS TS-84
Taconite Sealing TA TA-84
End cover TE TE-84
