SNCD3148R + 23148 - SNR

SNCD3148R + 23148

Pedestal bipartido para rolamentos com orifício cilíndrico, feito de ferro fundido dúctil , para lubrificação com graxa

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

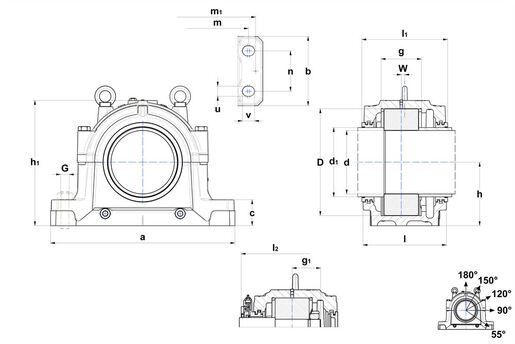

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 240 mm
d1 - Shaft diameter outlet large 260 mm
a - Housing length 700 mm
b - Housing foot width 260 mm
c - Housing foot height 95 mm
g - Bearing seat width 148 mm
h - Bearing center height 240 mm
h1 - Housing height 474 mm
l - Housing mid width 310 mm
l1 - Width over TS 315 mm
l2 - Width over TA 404 mm
m - Mounting hole/punches distance (length) 600 mm
m1 - Distance punches dowel pins 650 mm
n - Mounting hole distance (width) 150 mm
u - Mounting hole (width) 35 mm
v - Mounting hole (length) 42 mm
D - Bearing seat diameter 400 mm
g1 - Distance small shaft shoulder to bearing center 121 mm
W - Bearing distance 12 mm
Peso do corpo 174 kg
Material of Housing ductile cast
Quantidade inicial de graxa 6200 cm³
Marca SNR
Product classification image

PARAFUSOS

G - Parafusos de fixação M30
Torque recomendado para os parafusos de fixação 1005 N-m
Parafusos de conexão M30x180
Torque recomendado para os parafusos de conexão 870 N-m
Parafuso(s) olho M24
Carga limite a 120° 1300 kN
Carga limite a 150° 750 kN
Carga limite a 180° 650 kN

QUEBRA DE CARGAS

Breaking loads P 0° 6100 kN
Breaking loads P 55° 7500 kN
Breaking loads P 90° 3600 kN
Breaking loads P 120° 2700 kN
Breaking loads P 150° 2500 kN
Breaking loads P 180° 3000 kN

COMPONENTES ASSOCIADOS - GERAL

Designation of housing SNCD3148R
Rolamento 23148
Anéis de fixação 2 x FR400x10x10
Labyrinth sealing TS TS-56
Taconite Sealing TA TA-56
End cover TE TE-56
