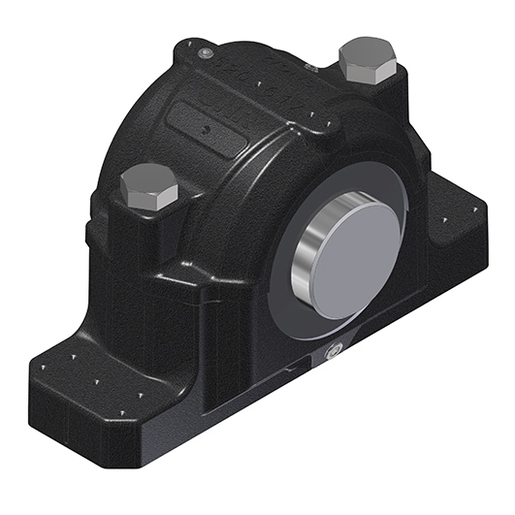

Pedestal bipartido para rolamentos com bucha de aperto, feito de ferro fundido dúctil , para lubrificação com graxa
Mancais de base bipartidos "SN" feitos em ferro fundido cinzento ou dúctil, com várias opções de vedação.
Conecte-se
Adcionar este produto ao seu cestaDownloads
Nenhum documento disponível
CARACTERÍSTICAS TÉCNICAS | |
---|---|
Marca | SNR |
d - Shaft diameter | 125 mm |
D1 - Fixation holes MH1 | 35 mm |
D2 - Fixation holes MH2 | 26 mm |
a - Housing length | 500 mm |
b - Housing foot width | 150 mm |
c - Housing foot height | 50 mm |
g - Bearing seat width | 98 mm |
h - Bearing center height | 150 mm |
h1 - Housing height | 302 mm |
l - Housing mid width | 205 mm |
l1 - Width over TS | 222 mm |
l2 - Width over TA | 284 mm |
l3 - Width over V-ring | 236 |
m - Mounting hole/punches distance (length) | 420 mm |
m1 - Distance punches (additional holes) | 400 mm |
n1 - Distance punches for additional holes (width) | 92 mm |
m2 - Distance punches (dowel pins) | 458 mm |
n2 - Distance punches for dowel pins (width) | 108 mm |
D - Bearing seat diameter | 250 mm |
z - RDC/bearing distance | 4 mm |
Quantidade inicial de graxa | 2000 cm³ |
Diâmetro dos parafusos de aperto | 8 mm |
m3 - Distance blind hole bottom pins | 327 mm |
VEDAÇÕES E COBERTURA | |
---|---|
Selo DS | SC 528 DS |
Selo LA | SC 528 LA |
Selo FS | SC 528 FSS |
Selo TA | SC 528 TA |
Selo SV | SC 528 SV |
Tampa final EC | SC228-528EC |
Opção de anel em V | V130A |
PARAFUSOS | |
---|---|
Parafusos de conexão | M24x140 |
Torque recomendado para os parafusos de conexão | 500 N-m |
Carga limite a 120° | 360 kN |
Carga limite a 150° | 210 kN |
Carga limite a 180° | 180 kN |
QUEBRA DE CARGAS | |
---|---|
Breaking loads P 0° | 2250 kN |
Breaking loads P 55° | 1908 kN |
Breaking loads P 90° | 1134 kN |
Breaking loads P 120° | 855 kN |
Breaking loads P 150° | 774 kN |
Breaking loads P 180° | 954 kN |
COMPONENTES ASSOCIADOS - GERAL | |
---|---|
Disco regulador de graxa | RDC528 |
COMPONENTES ASSOCIADOS - OPÇÃO 1 | |
---|---|
Rolamento | 22228K |
Bucha de aperto | H 3128 |
Anel de fixação (x2) | FR250x15x6 |
COMPONENTES ASSOCIADOS - OPÇÃO 2 | |
---|---|
Rolamento | 23228K |
Bucha de aperto | H 2328 |
Anel de fixação (x2) | FR250x5x6 |
