SNOE224CAL

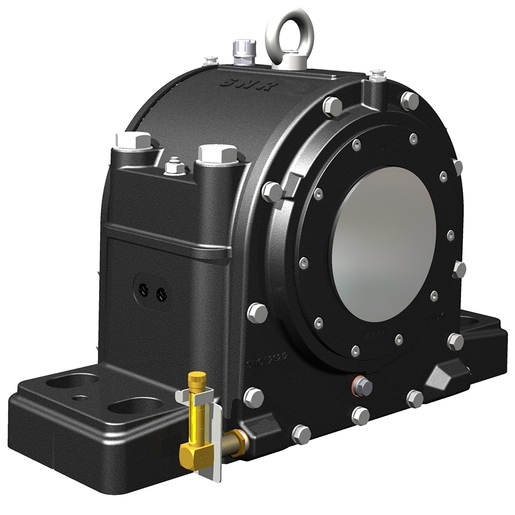

Corpo-pedestal bipartido para rolamentos de rolos esféricos com orifício cilíndrico, feito de fundido acinzentado, para lubrificação com óleo

Mancais de base bipartidos feitos em ferro fundido cinza ou dúctil, para eixo passante ou ponta de eixo.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

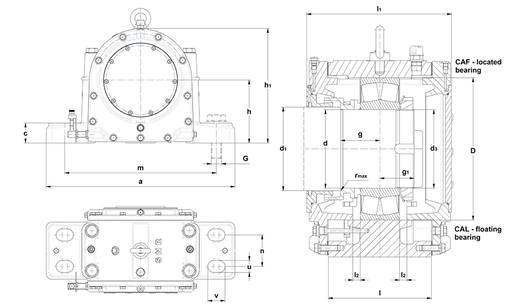

CARACTERÍSTICAS TÉCNICAS

d - Shaft diameter 120 mm
d1 - Shaft diameter outlet large 126 mm
d3 - Thread on shaft M120x2
a - Housing length 550 mm
b - Housing foot width 165 mm
c - Housing foot height 55 mm
g - Distance large shaft shoulder to bearing center 72 mm
g1 - Distance small shaft shoulder to bearing center 52 mm
h - Bearing center height 175 mm
h1 - Housing height 320 mm
l - Housing mid width 175 mm
l1 - Housing width over covers 258 mm
l2 - Floating distance (x2) 13 mm
m - Mounting hole/punches distance (length) 440 mm
n - Mounting hole distance (width) 80 mm
u - Mounting hole (width) 36 mm
v - Mounting hole (length) 50 mm
r - Max shaft shoulder radius 1,6 mm
D - Bearing seat diameter 215 mm
Nível de óleo 50-70 mm
Quantidade de óleo 2300 cm³
Peso 77 kg
Material of Housing grey cast
Marca SNR
Product classification image

COMPONENTES ASSOCIADOS - GERAL

Rolamento 22224
Porca KM 24
Anilha de pressão MB 24

COMPONENTES ASSOCIADOS - OPÇÃO

Tiras de feltro (opcional) 9x7,5x490

PARAFUSOS

G - Parafusos de fixação M30
Torque recomendado para os parafusos de fixação 870 N-m
Parafusos de conexão M20
Torque recomendado para os parafusos de conexão 260 N-m
Parafuso(s) olho M16
