Flangeado

SUCFBL206FG1 - SNR

SUCFBL206FG1

Série SENTINEL: mancal autoalinhável com rolamento inserto, mancal termoplástico flangeado com 3 furos, rolamento inserto de aço inoxidável com lubrificação sólida para alimentos LUBSOLID, parafusos de fixação.

As tampas de proteção devem ser encomendadas separadamente. Todos os mancais são ranhurados para acomodar as tampas de proteção.

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Este kit contém a (s) seguinte (s) referência (s)

Documentation

Product information

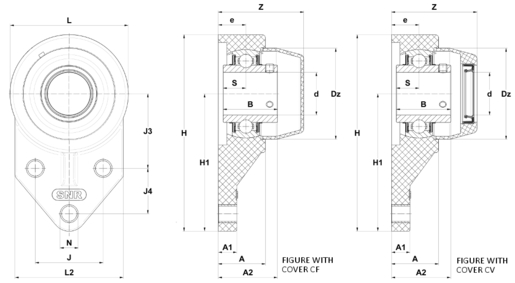

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Housing height32 mm
A1 - Housing foot height / flange height13,3 mm
A2 - Total height from mounting surface41,5 mm
B - Width of Inner Ring38,1 mm
d - Shaft diameter30 mm
e - Distance mounting surface to bearing center19,3 mm
H - Housing length, width or diameter138,5 mm
H1 - Distance housing side to centre of bearing insert96,5 mm
J - Mounting holes distance47,6 mm
J3 - Distance mounting hole to bearing center52,4 mm
J4 - Mounting hole distance31,8 mm
L - Housing width / diameter83 mm
L2 - Housing flange width76 mm
N - Mounting hole dimension10,7 mm
S - Distance front side/bearing centre15,9 mm
undefined
DESEMPENHO
C - Dynamic load rating19,4 kN
C0 - Static load rating11,2 kN
Operating temperature min.-10 °C
Operating temperature max.80 °C
OUTRAS CARACTERÍSTICAS
Peso0,47 kg
Torque recomendado para fixação do parafuso de pressão3,9 N-m
