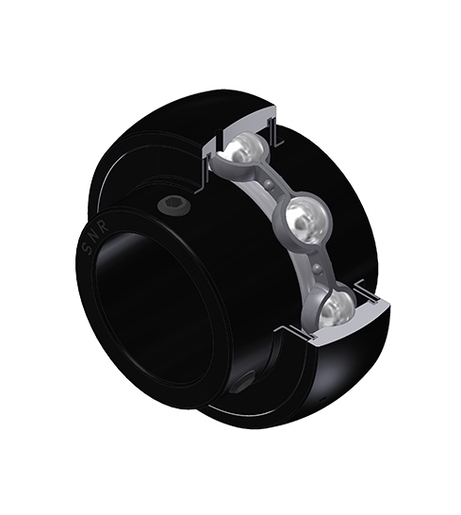

UC204-12G2T20 - SNR

UC204-12G2T20

Diâmetro externo esférico fixado por conector para conjunto de parafuso junta labirinto, para aplicações em alta temperatura

Rolamentos abaulados para mancais, são propostos com diferentes dispositivos de fixação para uma montagem facilitada.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

B - Width of Inner Ring 31 mm
C - Width of Outer Ring 16 mm
C1 - Distance center of OR to center of lubrication zone 4,4 mm
d - Shaft diameter 19,05 mm
D - Outer diameter of OR 47 mm
G - Set screw size 1/4-28UNF
m - Distance to set screw 4,7 mm
r - Radius Inner Ring 0.6
S - Dist. cent. of raceway to face IR on side opp. lock. device 12,7 mm
SW - Wrench size 3,175 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 12,8 kN
C0 - Static load rating 6,65 kN
Operating temperature min. -20 °C
Operating temperature max. 200 °C

OUTRAS CARACTERÍSTICAS

Peso 0,17 kg
Torque recomendado para fixação do parafuso de pressão 3,7 N-m
