UCP308T04 - SNR

UCP308T04

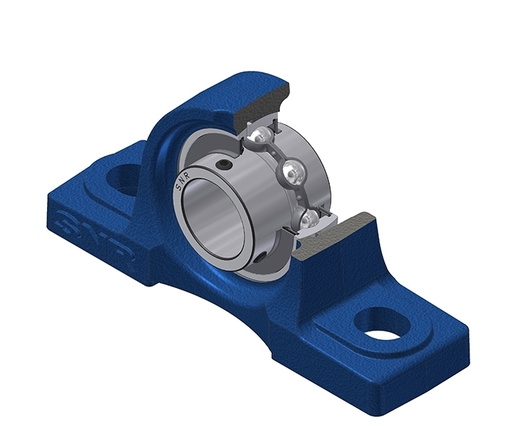

Corpo fundido cinzento,rolamentos de esferas com inserção radial e conector para o conjunto de parafusos,junta de vedação com anel de projeção, para aplicações em baixa temperatura

Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.

Downloads

Arquivo 3D

Folha de dados técnica

KitEste kit contém a (s) seguinte (s) referência (s) - UC308G2T04 - P308
FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

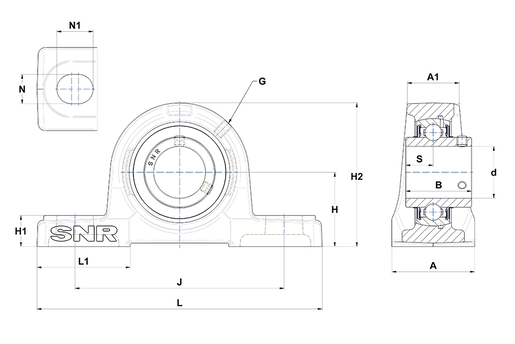

CARACTERÍSTICAS TÉCNICAS

A - Housing width 60 mm
A1 - Housing top width 42 mm
B - Width of Inner Ring 52 mm
d - Shaft diameter 40 mm
G - Grease fitting M6x1
H - Distance mounting base to centerline spheric. seating diam. 60 mm
H1 - Housing foot height 22 mm
H2 - Housing height 116 mm
J - Mounting holes distance 170 mm
L - Housing length 220 mm
L1 - Housing foot length 60 mm
N - Mounting hole dimension 17 mm
N1 - Mounting hole length 27 mm
S - Dist. cent. of raceway to face IR on side opp. lock. device 19 mm
Marca SNR
Product classification image

DESEMPENHO

C - Dynamic load rating 40,56 kN
C0 - Static load rating 24 kN
Operating temperature min. -40 °C
Operating temperature max. 100 °C

OUTRAS CARACTERÍSTICAS

Peso 3,36 kg
Torque recomendado para fixação do parafuso de pressão 22 N-m
