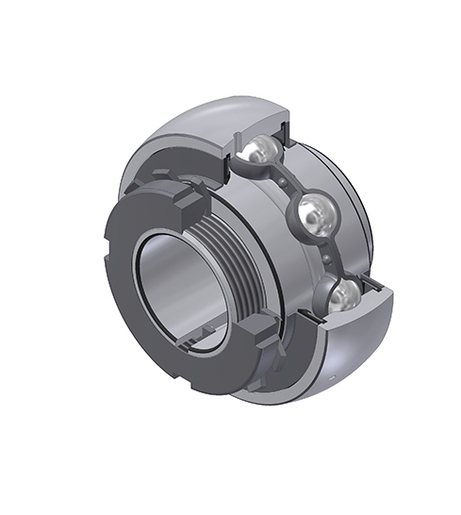

Diâmetro externo esférico fixado por bucha de aperto junta de vedação com anel de projeção
Rolamentos abaulados para mancais, são propostos com diferentes dispositivos de fixação para uma montagem facilitada.
Arquivo 3D
Folha de dados técnica

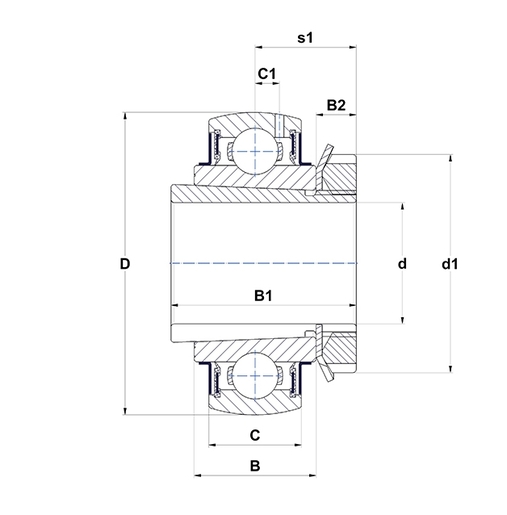

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| B - Width of Inner Ring | 27 mm |
| B1 - Overall width Inner Ring | 43 mm |
| B2 - Width of eccentric locking collar/nut | 9 mm |
| C - Width of Outer Ring | 20 mm |
| C1 - Distance center of OR to center of lubrication zone | 5,8 mm |
| d - Shaft diameter | 28,575 mm |
| d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve | 52 mm |
| D - Outer diameter of OR | 72 mm |
| f0 - Factor | 14 |
| DESEMPENHO | |
|---|---|
| C - Dynamic load rating | 25,7 kN |
| C0 - Static load rating | 15,2 kN |
| Operating temperature min. | -20 °C |
| Operating temperature max. | 100 °C |
| OUTRAS CARACTERÍSTICAS | |
|---|---|
| Peso | 0,55 kg |
| Adapter sleeve designation | H2307-18 |
| FREQUÊNCIAS DE ROLAMENTO | |
|---|---|
| BPFO - Frequência de passagem na pista externa (60 rpm) | 3,582 Hz |
| BPFI - Frequência de passagem na pista interna (60 rpm) | 5,418 Hz |
| FTF - Frequência de giro da gaiola (60 rpm) | 0,398 Hz |
| BSF - Frequência de giro do elemento rolante (60 rpm) | 4,696 Hz |
