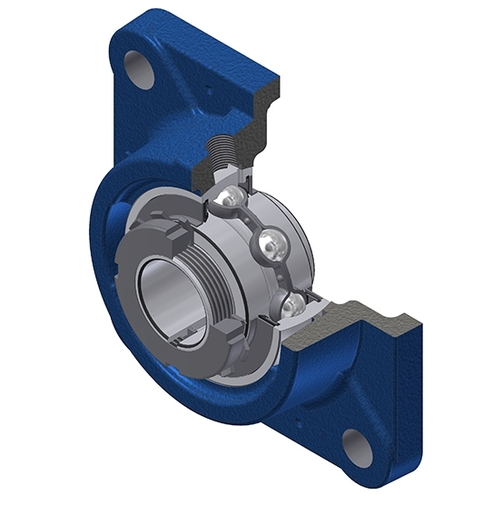

Corpo fundido cinzento,rolamentos de esferas com inserção radial com bucha de aperto,junta de vedação com anel de projeção.
Desvio da figura: Para alguns tamanhos, os insertos do rolamento podem se projetar além da superfície de montagem da caixa.
Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.
arquivo CAD
Folha de dados técnica
Especificações

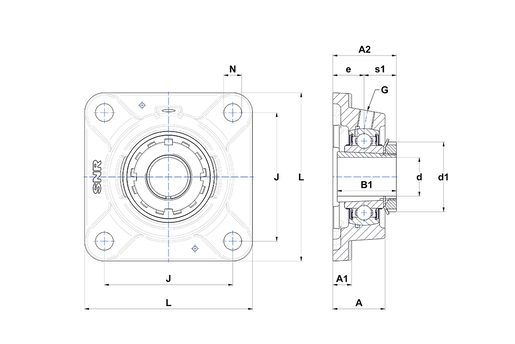

CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| A | 44 mm |
| A1 | 13 mm |
| A2 | 55,5 mm |
| B | 31 mm |
| B1 | 55 mm |
| d | 45 mm |
| d1 | 70 mm |
| e | 28 mm |
| G | R1/8" |
| J | 111 mm |
| L | 143 mm |
| N | 18 mm |
| s1 | 27,5 mm |
| Marca | SNR |
DESEMPENHO | |
|---|---|
| C | 35,1 kN |
| C0 | 23,2 kN |
| T min. | -20 °C |
| T max. | 100 °C |
OUTRAS CARACTERÍSTICAS | |
|---|---|
| Peso | 2,71 kg |
| Adapter sleeve reference | H2310 |
