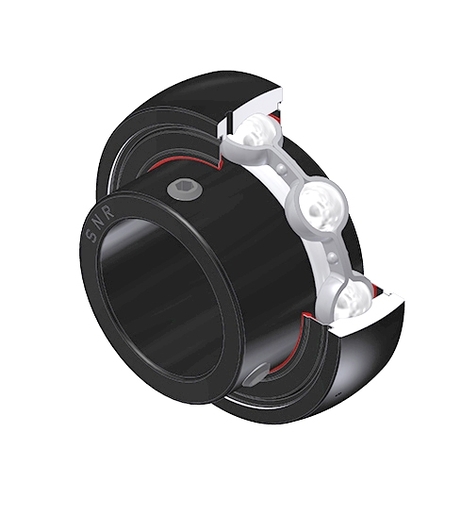

Diâmetro externo esférico fixado por conector para conjunto de parafuso junta de vedação com base simples, para aplicações em alta temperatura
Conecte-se
Adcionar este produto ao seu cestaDocumentation
Product information
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| B - Width of Inner Ring | 30 mm |
| C - Width of Outer Ring | 16 mm |
| C1 - Distance center of OR to center of lubrication zone | 5 mm |
| d - Shaft diameter | 30 mm |
| D - Outer diameter of OR | 62 mm |
| G - Set screw size | M6x1 |
| m - Distance to set screw | 6 mm |
| r - Radius Inner Ring | 0.6 |
| S - Distance front side/bearing centre | 8 mm |
| f0 - Factor | 13.7 |
| SW - Wrench size | 3 mm |
| DESEMPENHO | |
|---|---|
| C - Dynamic load rating | 19,5 kN |
| C0 - Static load rating | 11,2 kN |
| Operating temperature min. | -20 °C |
| Operating temperature max. | 200 °C |
| OUTRAS CARACTERÍSTICAS | |
|---|---|
| Peso | 0,27 kg |
| Torque recomendado para fixação do parafuso de pressão | 5,5 N-m |
| FREQUÊNCIAS DE ROLAMENTO | |
|---|---|
| BPFO - Frequência de passagem sobre o anel externo (60 rpm) | 3,568 Hz |
| BPFI - Frequência de passagem sobre o anel interno (60 rpm) | 5,432 Hz |
| BSF - Frequência de passagem nos elementos rolantes (60 rpm) | 4,622 Hz |
| BRF - Frequência rotacional dos elementos rolantes (60 rpm) | 2,311 Hz |
| FTF - Frequência rotacional da gaiola (60 rpm) | 0,396 Hz |
