Corpo com dois rolamentos, feito de fundido acinzentado, para lubrificação com graxa
Múltiplos mancais de rolamentos, quais permitem diferentes combinações de rolamentos.
Este kit contém a (s) seguinte (s) referência (s)
- 6309C3
- ASG 6309
- V-45S
- Fl 10
Conecte-se
Adcionar este produto ao seu cestaDocumentation
Product information

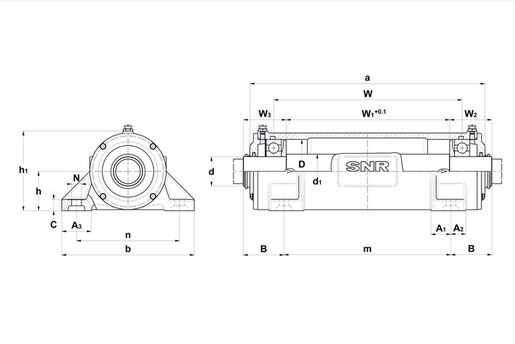

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| d - Shaft diameter | 45 mm |
| d1 - Shaft diameter between bearings | 55 mm |
| a - Housing length | 370 mm |
| b - Housing foot width | 210 mm |
| c - Housing foot height | 20 mm |
| h - Bearing center height | 70 mm |
| h1 - Housing height | 139 mm |
| m - Mounting hole/punches distance (length) | 250 mm |
| n - Mounting hole distance (width) | 170 mm |
| N - Mounting hole diameter | 15 mm |
| B - Distance mounting hole to shaft step | 72,5 mm |
| W - Bearing distance | 280,5 mm |
| W1 - Central shaft length | 235,5 mm |
| W2 - Right shaft end length | 78,5 mm |
| A1 | 36 mm |
| A2 | 26 mm |
| A3 - ZLG foot width | 45 mm |
| D - Bearing seat diameter | 100 mm |
| Peso | 16 kg |
| Material of Housing | grey cast |
| Quantidade inicial de graxa por lado | 133 cm³ |
| COMPONENTES ASSOCIADOS - OPÇÃO | |
|---|---|
| Anel em O (opcional) | 100x4 |
| PARAFUSOS | |
|---|---|
| G - Parafusos de fixação | M12 |
| Torque recomendado para os parafusos de fixação | 65 N-m |
| Parafusos da tampa | M6x25 |
| Torque recomendado para os parafusos da tampa | 7 N-m |
