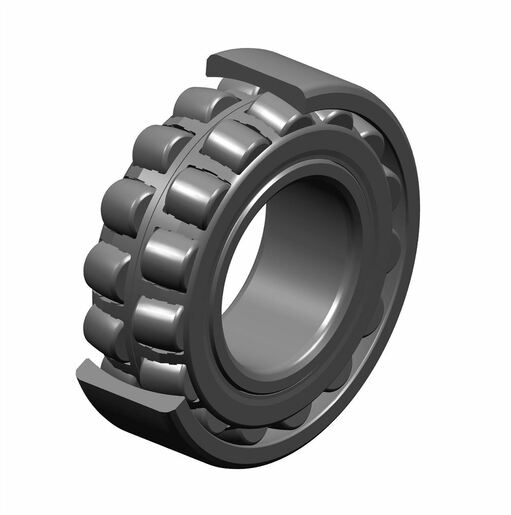

Самоустанавливающийся двухрядный роликовый подшипник, сепаратор из листовой стали, конические отверстия 1:12
Сферические роликоподшипники способны выдерживать значительные нагрузки и несоосность. Они прекрасно подходят для эксплуатации в суровых условиях при вибрациях и ударах (дробилки, вибрационные грохоты и т.д.). Благодаря концепции ULTAGE NTN предлагает непревзойдённый срок службы и выносливость подшипников.
Войти
Добавить этот товар в корзинуDocumentation
Product information

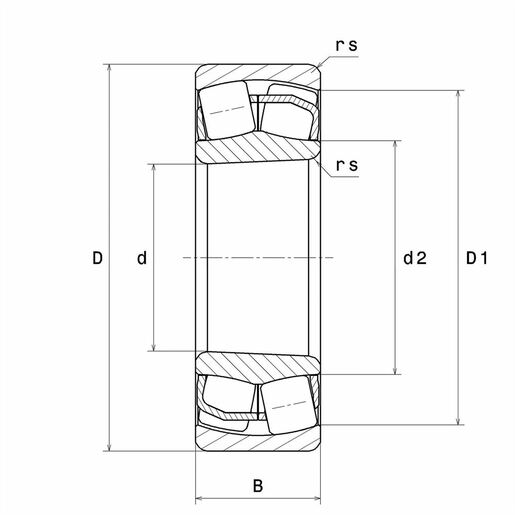

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 90 mm |
| D - Наружный диаметр | 160 mm |
| B - Ширина подшипника/внутреннего кольца | 52,4 mm |
| d2 - Наружный диаметр внутреннего кольца | 104,3 mm |
| D1 - Внутренний диаметр наружного кольца | 141 mm |
| rs - Минимальный радиус галтели | 2 mm |
| Кол-во отверстий для пересмазывания | 0 |
| b- ширина паза | 0 mm |
| k - диаметр отверстия | 0 mm |
| Обозн. втулки | H2318 |
| Класс радиального зазора | C3 |
| Вес | 4,25 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 467 kN |
| C0 - Статическая грузоподъёмность | 513 kN |
| Cu - Предельная усталостная нагрузка | 58,3 kN |
| е - Коэффициент | 0.3 |
| Y0 - коэффициент статической осевой нагрузки | 2.2 |
| Y1 - Коэффициент осевой нагрузки | 2.25 |
| Y2 - Коэффициент осевой нагрузки | 3.34 |
| N ref - Базовая частота вращения | 2900 tr/min |
| N lim - Предельная частота вращения | 3700 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 200 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Частота вращения по внешнему кольцу (60 об/мин) | 7,621 Hz |
| BPFI - Частота вращения внутреннему кольцу (60 об/мин) | 10,379 Hz |
| BSF - Частота вращения тела качения (60 об/мин) | 6,249 Hz |
| BRF - Частота прохождения контакта тела качения (60 об/мин) | 3,125 Hz |
| FTF - Частота вращения сепаратора (60 об/мин) | 0,423 Hz |

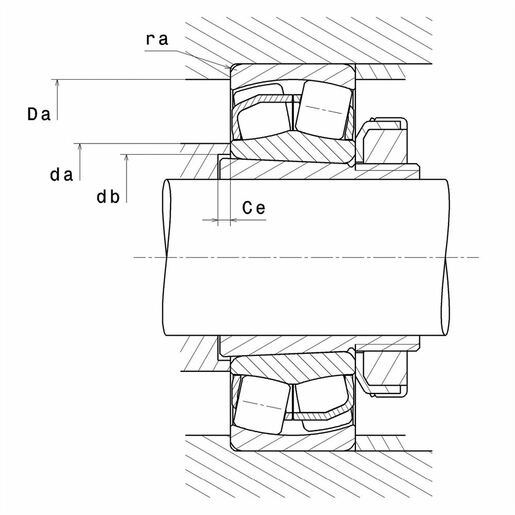

| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da max - Максимальный диаметр буртика вала | 0 mm |
| da min - Минимальный диаметр буртика вала | 101 mm |
| db - Минимальный диаметр втулки | 100 mm |
| Ce - Минимальная длина втулки | 18 mm |
| Da max - Максимальный диаметр буртика корпуса | 149 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 2 mm |
