24024EAK30W33C3 - SNR

24024EAK30W33C3

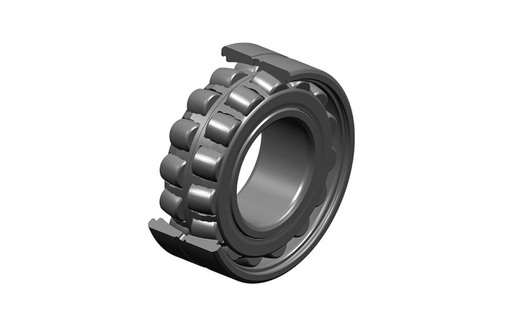

Самоустанавливающийся двухрядный роликовый подшипник, сепаратор из листовой стали, канавка и отверстия для смазывания на внешнем кольце, конические отверстия 1:30, ширина не по ISO, двусторонние контактные уплотнения

product label

Сферические роликоподшипники способны выдерживать значительные нагрузки и несоосность. Они прекрасно подходят для эксплуатации в суровых условиях при вибрациях и ударах (дробилки, вибрационные грохоты и т.д.). Благодаря концепции ULTAGE NTN-SNR предлагает непревзойдённый срок службы и выносливость подшипников.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d 120 mm
D 180 mm
B 60 mm
d2 130,6 mm
D1 162,2 mm
rs min 2 mm
Кол-во отверстий смазки 3
b 6,38 mm
k 3,5 mm
Обозн. втулки H24024
Coef (e) 0.3
Y1 2.28
Y2 3.39
Y0 2.23
Класс радиального зазора C3
Вес 5 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Производительность при динамической нагрузке (C) 535 kN
Производительность при статической нагрузке (C0) 705 kN
Предельная усталостная нагрузка (Cu) 76 kN
Nref 2500 tr/min
Nlim 3400 tr/min
Мин. рабочая температура (Tmin) -40 °C
Макс. рабочая температура (Tmax) 200 °C

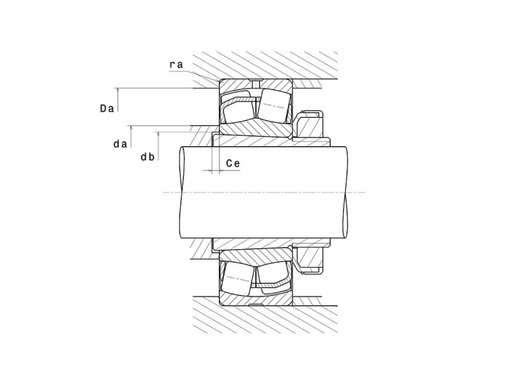

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da max 0 mm
da min 128,8 mm
Da max 171,2 mm
ra max 2 mm
Product classification image
Calcul factors image
