24028EAK30W33 - SNR

24028EAK30W33

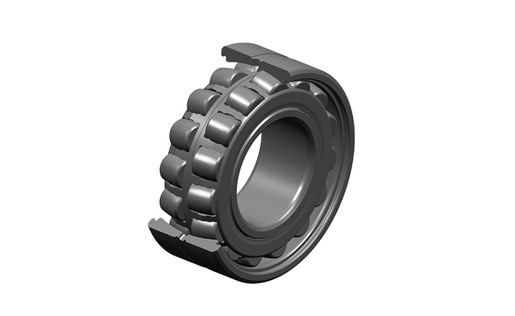

Самоустанавливающийся двухрядный роликовый подшипник, сепаратор из листовой стали, канавка и отверстия для смазывания на внешнем кольце, конические отверстия 1:30, ширина не по ISO, двусторонние контактные уплотнения

product label

Сферические роликоподшипники способны выдерживать значительные нагрузки и несоосность. Они прекрасно подходят для эксплуатации в суровых условиях при вибрациях и ударах (дробилки, вибрационные грохоты и т.д.). Благодаря концепции ULTAGE NTN EUROPE предлагает непревзойдённый срок службы и выносливость подшипников.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

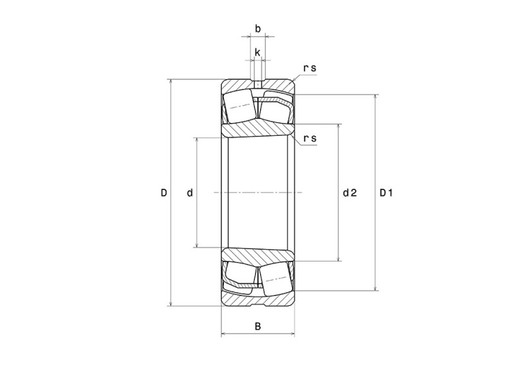

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 140 mm
D - Наружный диаметр 210 mm
B - Ширина подшипника/внутреннего кольца 69 mm
d2 - Наружный диаметр внутреннего кольца 152,9 mm
D1 - Внутренний диаметр наружного кольца 188,2 mm
rs - Минимальный радиус галтели 2 mm
Кол-во отверстий для пересмазывания 3
b- ширина паза 8,9 mm
k - диаметр отверстия 4 mm
Обозн. втулки H24028
Класс радиального зазора C3 Специальный
Вес 7,9 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 704 kN
C0 - Статическая грузоподъёмность 958 kN
Cu - Предельная усталостная нагрузка 98,6 kN
е - Коэффициент 0.28
Y0 - коэффициент статической осевой нагрузки 2.34
Y1 - Коэффициент осевой нагрузки 2.39
Y2 - Коэффициент осевой нагрузки 3.56
Nref - Базовая частота вращения 2100 tr/min
Nlim - Предельная частота вращения 2900 tr/min
Tmin - Мин. рабочая температура -40 °C
Tmax - Макс. рабочая температура 200 °C

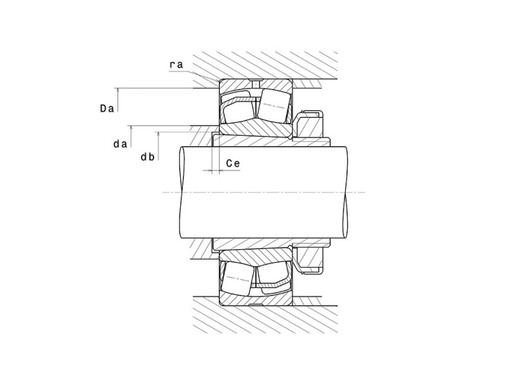

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da max - Максимальный диаметр буртика вала 0 mm
da min - Минимальный диаметр буртика вала 148,8 mm
Da max - Максимальный диаметр буртика корпуса 201,2 mm
ra max - Максимальный радиус галтели вала и корпуса 2 mm
