6009HVZZ - SNR

6009HVZZ

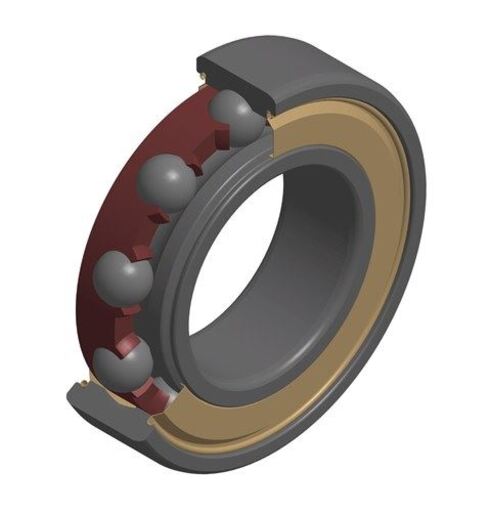

Шарикоподшипник TOPLINE, радиальный контакт, полиамидный сепаратор, двусторонние пластины, для применения на большой скорости

product label

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

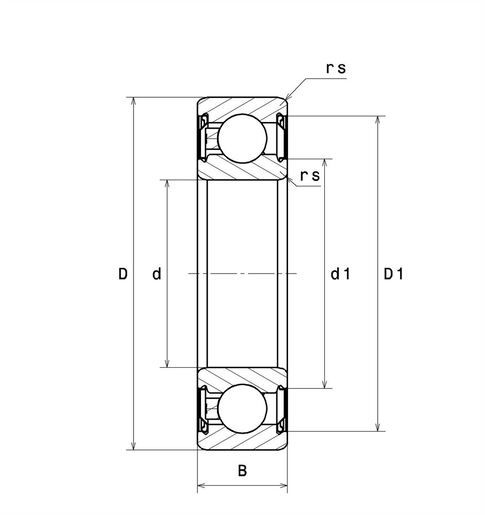

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
d - Внутренний диаметр45 mm
D - Наружный диаметр75 mm
B - Ширина подшипника/внутреннего кольца16 mm
d1 - Наружный диаметр внутреннего кольца54,2 mm
D1 - Внутренний диаметр наружного кольца68,4 mm
rs - Минимальный радиус галтели1 mm
Класс радиального зазораP0 Специальный
Вес0,243 kg
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность22,1 kN
C0 - Статическая грузоподъёмность15,1 kN
Cu - Предельная усталостная нагрузка0,69 kN
f0 - Коэффициент15.3
Nlim - Предельная частота вращения15000 tr/min
Tmin - Мин. рабочая температура-50 °C
Tmax - Макс. рабочая температура120 °C
ЧАСТОТЫ ПОДШИПНИКОВ
BPFO - Собственная частота наружного кольца (60 об/мин)5,554 Hz
BPFI - Собственная частота внутреннего кольца (60 об/мин)7,446 Hz
FTF - Собственная частота сепаратора (60 об/мин)0,427 Hz
BSF - Собственная частота беговых дорожек (60 об/мин)6,727 Hz

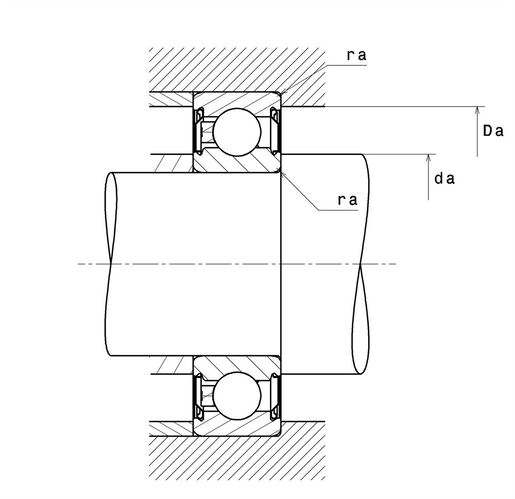

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da min - Минимальный диаметр буртика вала50 mm
da max - Максимальный диаметр буртика вала54,2 mm
Da max - Максимальный диаметр буртика корпуса70 mm
ra max - Максимальный радиус галтели вала и корпуса1 mm
Product classification image
Calcul factors image
