6015L1C3 - NTN

6015L1C3

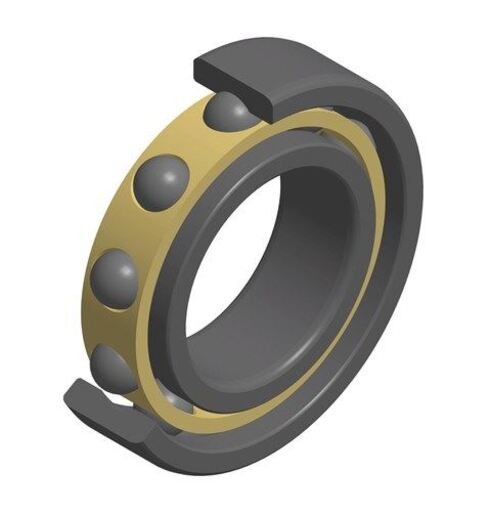

Радиальный шарикоподшипник, массивный сепаратор, открытый

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 75 mm
D - Наружный диаметр 115 mm
B - Ширина подшипника/внутреннего кольца 20 mm
rs - Минимальный радиус галтели 1,1 mm
Класс радиального зазора P0 Специальный
Вес 0,649 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 44 kN
C0 - Статическая грузоподъёмность 33,5 kN
Cu - Предельная усталостная нагрузка 1,52 kN
f0 - Коэффициент 15.8
Tmin - Мин. рабочая температура -40 °C
Tmax - Макс. рабочая температура 120 °C

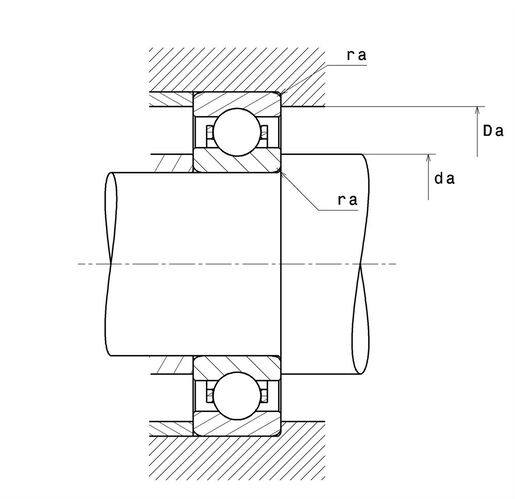

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 81,5 mm
Da max - Максимальный диаметр буртика корпуса 108,5 mm
ra max - Максимальный радиус галтели вала и корпуса 1 mm
Product classification image
Calcul factors image
