6205NREE - SNR

6205NREE

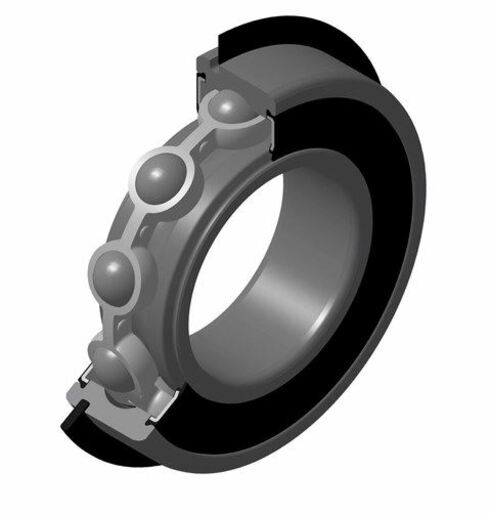

Радиальный шарикоподшипник, сепаратор из листовой стали, канавка и стопорное кольцо на внешнем диаметре, двусторонние неконтактные уплотнения

Самые распространённые - однорядные радиальные шарикоподшипники. Они доступны в различных размерах и исполнениях: защита уплотнением или пластиной, наличие или отсутствие стопорного кольца, различные зазоры и типы сепараторов, и т.д.

Загрузки

CAD file

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d 25 mm
D 52 mm
B 15 mm
d1 31,8 mm
D1 49,2 mm
a min 2,31 mm
a max 2,46 mm
Ca min 3,33 mm
Ca max 3,58 mm
rs min 1 mm
rNs min 0,5 mm
D3 max 49,73 mm
b min 1,35 mm
b max 1,65 mm
r0 max 0,4 mm
D4 max 57,9 mm
f 1,07 mm
Обозн. стопорного кольца R52
Класс радиального зазора CN
Вес 0,13 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Производительность при динамической нагрузке (C) 13,8 kN
Производительность при статической нагрузке (C0) 7,9 kN
Предельная усталостная нагрузка (Cu) 0,36 kN
f0 13.9
Nlim 9000 tr/min
Мин. рабочая температура (Tmin) -30 °C
Макс. рабочая температура (Tmax) 120 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min 30 mm
da max 31,8 mm
Da max 47 mm
ra max 1 mm
rNa max 0,5 mm
Db min 58,5 mm
Product classification image
Calcul factors image

Эквиваленты
