7000UCG/GNP42 - NTN

7000UCG/GNP42

Высокопрецизионный радиально-упорный шарикоподшипник, литой полиамидный сепаратор, центрированный по шарикам

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

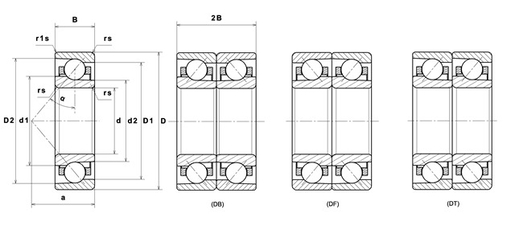

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 10 mm
D - Наружный диаметр 26 mm
B - Ширина подшипника/внутреннего кольца 8 mm
d1 - Наружный диаметр внутреннего кольца 15,2 mm
d2 - Наружный диаметр внутреннего кольца 14 mm
D1 - Внутренний диаметр наружного кольца 20,4 mm
D2 - Внутренний диаметр наружного кольца 22,9 mm
а - Точка приложения нагрузки на оси 6,4 mm
α - Угол контакта 15 °
rs - Минимальный радиус галтели 0,3 mm
r1s - Минимальный радиус галтели 0,15 mm
Класс точности P42
Вес 0,019 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C0 - Статическая грузоподъёмность 2,48 kN
f0 - Коэффициент 12.6
Nlim - Предельная скорость при смазывании маслом 105300 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 65800 tr/min
Преднатяг GN
Величина преднатяга 0,029 kN
Осевая жесткость 20,3 N/µm
Радиальная жесткость 108,5 N/µm
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
FTF - Собственная частота сепаратора (60 об./мин.) 0,371 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 3,49 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 3,338 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 5,662 Hz

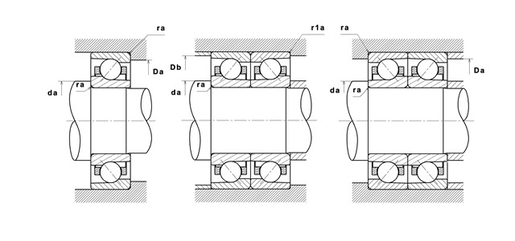

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 12,5 mm
Da max - Максимальный диаметр буртика корпуса 23,5 mm
Db max - Максимальный диаметр буртика корпуса 24,8 mm
r1a - Максимальный радиус галтели 0,15 mm
ra max - Максимальный радиус галтели вала и корпуса 0,3 mm
Product classification image
Calcul factors image

Эквиваленты
