7002UCG/GNP42 - NTN

7002UCG/GNP42

Высокопрецизионный радиально-упорный шарикоподшипник, литой полиамидный сепаратор, центрированный по шарикам

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

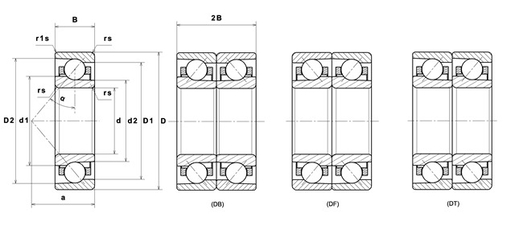

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 15 mm
D - Наружный диаметр 32 mm
B - Ширина подшипника/внутреннего кольца 9 mm
d1 - Наружный диаметр внутреннего кольца 20,9 mm
d2 - Наружный диаметр внутреннего кольца 19,7 mm
D1 - Внутренний диаметр наружного кольца 26,1 mm
D2 - Внутренний диаметр наружного кольца 28,7 mm
а - Точка приложения нагрузки на оси 7,7 mm
α - Угол контакта 15 °
rs - Минимальный радиус галтели 0,3 mm
r1s - Минимальный радиус галтели 0,15 mm
Класс точности P42
Вес 0,03 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C0 - Статическая грузоподъёмность 3,7 kN
f0 - Коэффициент 14.1
Nlim - Предельная скорость при смазывании маслом 79800 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 49900 tr/min
Преднатяг GN
Величина преднатяга 0,039 kN
Осевая жесткость 27,1 N/µm
Радиальная жесткость 144,9 N/µm
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
FTF - Собственная частота сепаратора (60 об./мин.) 0,402 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 4,747 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 4,826 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 7,174 Hz

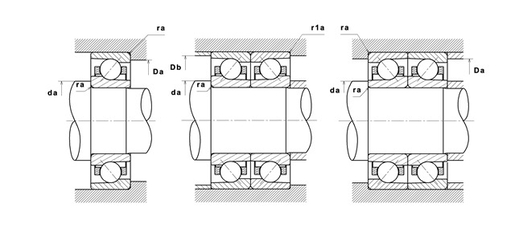

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 17,5 mm
Da max - Максимальный диаметр буртика корпуса 29,5 mm
Db max - Максимальный диаметр буртика корпуса 30,8 mm
r1a - Максимальный радиус галтели 0,15 mm
ra max - Максимальный радиус галтели вала и корпуса 0,3 mm
Product classification image
Calcul factors image

Эквиваленты
