722507 DB - SNR

722507 DB

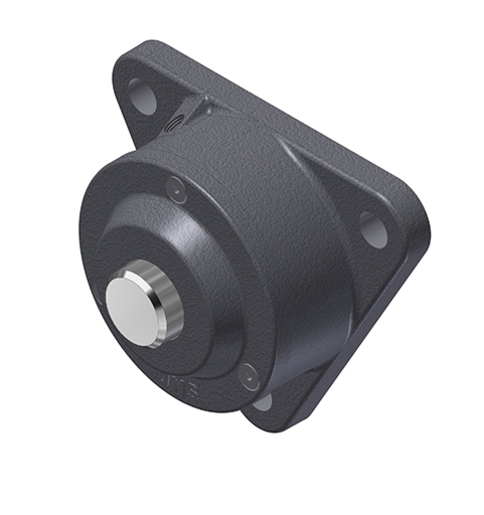

Фланцевый узел для подшипников на закрепительной втулке, из серого чугуна, для использования с консистентной смазкой

Фланцевый корпус из высокопрочного чугуна для средней или концевой части вала

Загрузки

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 30 mm
D1 - Крышка внешнего диаметра 97 mm
а - Длина корпуса 145 mm
c - Высота основания корпуса 12 mm
h - Высота центра подшипника 48,5 mm
h1 - Высота корпуса 130 mm
l1 - Ширина корпуса по крышкам 63,5 mm
м - Расстояние между монтажными отверстиями (длина) 130 mm
N - Диаметр монтажного отверстия 14 mm
D - Диаметр посадочного места подшипника 72 mm
Вес 1,8 kg
Материал корпуса grey cast
Марка SNR
Product classification image

ВИНТЫ

G - Фиксирующие болты M12
Рекомендованное усилие для фиксирующих болтов 65 N-m
Болты крышки M5x16
Рекомендованное усилие для болтов крышек 4 N-m

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Войлочное уплотнение FS 6 x 5 x 132

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 1

Подшипник 1207 K C3
Закрепительная втулка H207
Фиксирующее кольцо (x1) FR72x8x3

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 2

Подшипник 2207 K C3
Закрепительная втулка H307
Фиксирующее кольцо (x1) FE72x65x2

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 3

Подшипник 22207 K
Закрепительная втулка H307
Фиксирующее кольцо (x1) FE72x65x2
