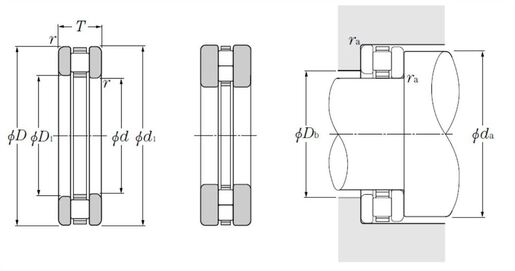

РАЗМЕРЫ ИЗДЕЛИЯ
Марка	NTN
d - Диаметр отверстия кольца вала - WS	45 mm
D - Наружный диаметр кольца корпуса - GS	85 mm
d1 - Наружный диаметр кольца вала - WS	85 mm
D1 - Диаметр отверстия кольца корпуса - GS	47 mm
T - Высота упорного подшипника	24 mm
Dw - Диаметр по телам качения	7,5 mm
Dc1 - Диаметр отверстия сепаратора с роликами	45 mm
Dc - Наружный диаметр сепаратора с иголками	85 mm
rs - Минимальный радиус галтели	1 mm
Наименование сепаратора с роликами	K89309
Кольцо вала WS	WS89309
Кольцо корпуса GS	GS89309
Ea - Опорный наружный диаметр роликов	81,3 mm
Eb - Опорный внутренний диаметр роликов	50,9 mm
Вес	0,67 kg
Масса сепаратора с роликами	0,14 kg
Вес кольца вала WS	0,27 kg
Вес кольца корпуса GS	0,27 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
Ca - Номинальная динамическая осевая грузоподъемность	102 kN
C0a - Номинальная статическая осевая грузоподъемность	345 kN
Cua - Предельная осевая грузоподъемность	42 kN
N lim - Предельная скорость при смазывании консистентной смазкой	900 tr/min
N lim - Предельная скорость при смазывании маслом	3600 tr/min
Tmin - Мин. рабочая температура	-20 °C
Tmax - Макс. рабочая температура	120 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da min - Минимальный диаметр буртика вала	81 mm
Db max - Максимальный диаметр буртика корпуса	51 mm
ras max - Максимальный радиус галтели вала и корпуса	1 mm
