Шариковые втулки Super характеризуются способностью компенсировать смещения до ±0,5°. Супершариковые втулки выпускаются в закрытом и открытом исполнении.
3D файл
Технический паспорт
Спесификация

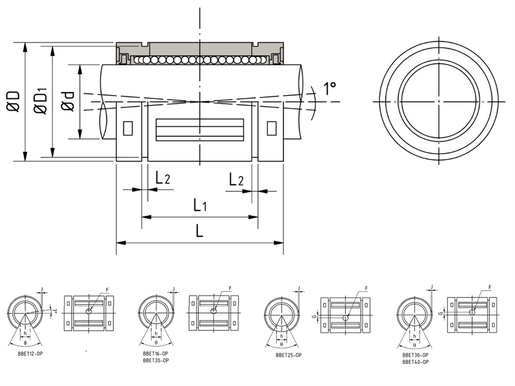

РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Тип | BBET |
| Категория шариковой втулки | Шариковые втулки Super, закрытые |
| Марка | SNR |
| Стандарт | Размер ISO |
| Количество уплотнений | 2 |
| Материал кольца или фиксирующих колец | 100Cr6 |
| Материал сепаратора | PA |
| Заполненный смазкой | no |
| Крепежное отверстие | yes |
| Пересмазываемый | yes |
| d - Внутренний диаметр | 30 mm |
| d - Диаметр отверстия | 0,011/-0,001 |
| D - Наружный диаметр | 47 mm |
| L - Длина | 68 mm |
| L - Длина | 0,2/-0,2 |
| L1 - Расстояние между канавками | 52,1 mm |
| Длина L1 | 0/-0,3 |
| D1 - Диаметр | 44,5 mm |
| L2 - Ширина канавки | 1,85 mm |
| E - Ширина раскрытия | 14 mm |
| Альфа | 57 ° |
| Диаметр F H11 | 3 mm |
| G | 2 mm |
| J | 1,7 mm |
| Количество рядов шариков | 5 |
| Вес | 0,177 kg |
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| Cmin | 5,47 kN |
| Cmax | 5,47 kN |
| C0min | 6,81 kN |
| C0max | 6,81 kN |
| Crev for OP | 3117.9 |
| C0rev for OP | 3881.7 |
| Tmin - Мин. рабочая температура | -20 °C |
| Tmax - Макс. рабочая температура | 80 °C |
