ESFLZ204-12 - SNR

ESFLZ204-12

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с эксцентриковым стопорным кольцом, однокромочное уплотнение

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - ES204-12G2 - FLZ204
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

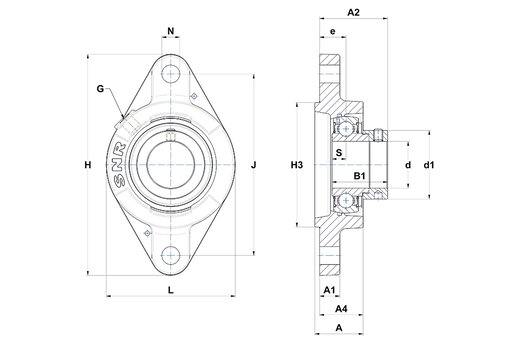

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
А - Высота корпуса32 mm
A1 - Высота основания корпуса / высота фланца10 mm
A2 - Общая высота (корпус + вставка) от монтажной поверхности42,4 mm
A4 - Высота корпуса от монтажной поверхности28,5 mm
B - Ширина внутреннего кольца21,4 mm
B1 - Общая ширина внутреннего кольца30,9 mm
d - Диаметр вала19,05 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки32,4 mm
e - Расстояние от монтажной поверхности до центра подшипника19 mm
G - Пресс-масленкаR1/8"
H - Длина, ширина или диаметр корпуса112,5 mm
H3 - Центрирующий диаметр55 mm
J - Расстояние между монтажными отверстиями90 mm
L - Ширина/диаметр корпуса60,5 mm
N - Размер монтажного отверстия11,5 mm
S - Расстояние передняя сторона/центр подшипника7,5 mm
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность12,8 kN
C0 - Статическая грузоподъёмность6,65 kN
Рабочая температура мин.-20 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес0,45 kg
Рекомендованный момент затяжки для стопорных винтов3,7 N-m
