EXFLE209L3CCE - SNR

EXFLE209L3CCE

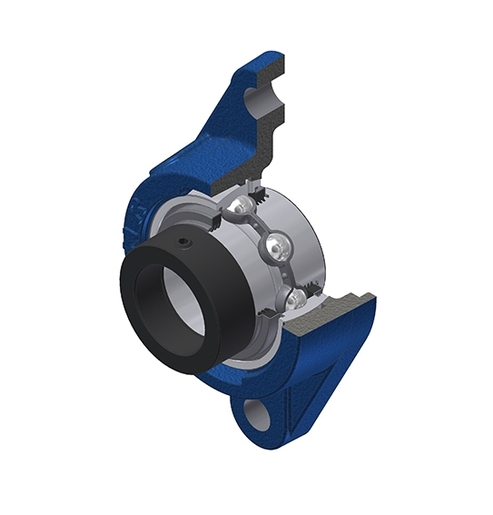

На рисунке фланцевые подшипниковые узлы представлены с открытой крышкой. Выбранное вами изделие оснащено закрытой крышкой.

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - EX209G2L3 - SCCE209 - FLE209N
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

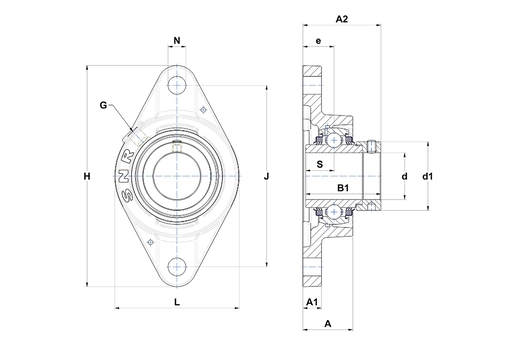

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
А - Высота корпуса37,5 mm
A1 - Высота основания корпуса / высота фланца13 mm
A2 - Общая высота (корпус + вставка) от монтажной поверхности58,9 mm
B - Ширина внутреннего кольца42,8 mm
B1 - Общая ширина внутреннего кольца56,3 mm
d - Диаметр вала45 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки62 mm
Dz - Наружный диаметр крышки95 mm
e - Расстояние от монтажной поверхности до центра подшипника24 mm
G - Пресс-масленкаR1/8"
H - Длина, ширина или диаметр корпуса180 mm
J - Расстояние между монтажными отверстиями148,5 mm
L - Ширина/диаметр корпуса111 mm
N - Размер монтажного отверстия14 mm
S - Расстояние передняя сторона/центр подшипника21,4 mm
Z - Ширина по крышке64,8 mm
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность31,85 kN
C0 - Статическая грузоподъёмность20,8 kN
Рабочая температура мин.-20 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес2,067 kg
Рекомендованный момент затяжки для стопорных винтов11,5 N-m
