EXFLZ205-16T04 - SNR

EXFLZ205-16T04

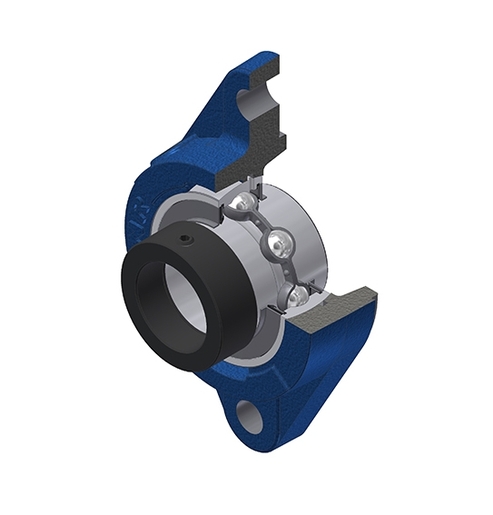

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с эксцентриковым стопорным кольцом, уплотнение с маслоотражателем, для применения при низких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - EX205-16G2T04 - FLZ205
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

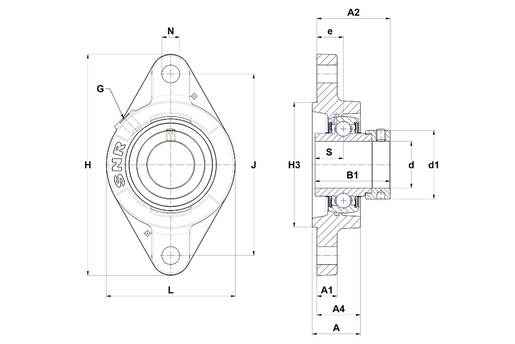

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
А - Высота корпуса32,5 mm
A1 - Высота основания корпуса / высота фланца12 mm
A2 - Общая высота (корпус + вставка) от монтажной поверхности45,9 mm
A4 - Высота корпуса от монтажной поверхности29 mm
B - Ширина внутреннего кольца34,8 mm
B1 - Общая ширина внутреннего кольца44,3 mm
d - Диаметр вала25,4 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки37,4 mm
e - Расстояние от монтажной поверхности до центра подшипника19 mm
G - Пресс-масленкаR1/8"
H - Длина, ширина или диаметр корпуса124 mm
H3 - Центрирующий диаметр60 mm
J - Расстояние между монтажными отверстиями99 mm
L - Ширина/диаметр корпуса70 mm
N - Размер монтажного отверстия11,5 mm
S - Расстояние передняя сторона/центр подшипника17,4 mm
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность14 kN
C0 - Статическая грузоподъёмность7,88 kN
Рабочая температура мин.-40 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес0,74 kg
Рекомендованный момент затяжки для стопорных винтов3,7 N-m
