KR32LLH/3AS - NTN

KR32LLH/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

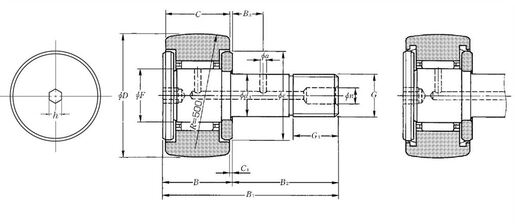

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 32 mm
d1 - Диаметр вала 12 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 14 mm
F - Диаметр вписанной окружности роликов 15 mm
B - Ширина подшипника/внутреннего кольца 15 mm
B1 - Общая длина вала 40 mm
B2 - Длина осевого стержня 25 mm
G - Обозначение резьбы вала M12X1.5
G1 - Длина резьбы вала 13 mm
B3 - Расстояние между поверхностью шайбы и радиальным смазочным отверстием 6 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,6 mm
n - Осевой размер до смазочного отверстия 6 mm
a - Диаметр радиального отверстия для смазки 3 mm
e - Входной диаметр ролика или кольца 23 mm
h - Шестигранное отверстие 6 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 20 N-m
Подшипник с / без сепаратора С
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,097 kg
Марка NTN

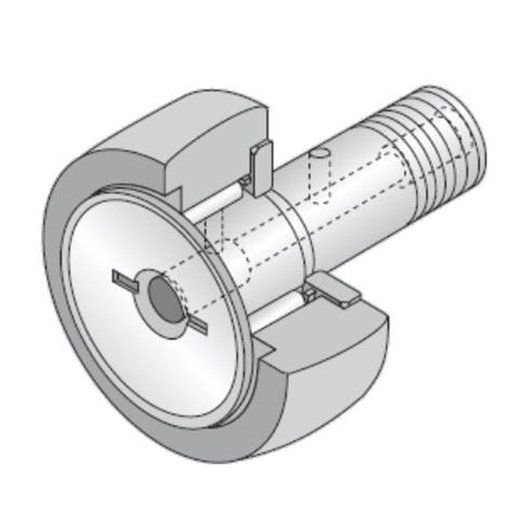

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 7,85 kN
C0r - Номинальная статическая грузоподъемность 9,65 kN
Нагрузочная способность сферического наружного кольца 2,86 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 10000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
