KR72LL/3AS - NTN

KR72LL/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

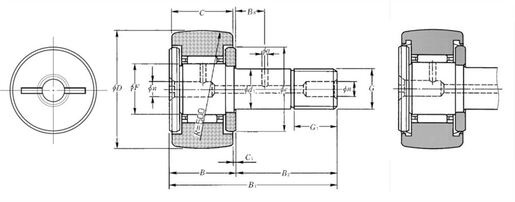

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 72 mm
d1 - Диаметр вала 24 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 29 mm
F - Диаметр вписанной окружности роликов 30 mm
B - Ширина подшипника/внутреннего кольца 30,5 mm
B1 - Общая длина вала 80 mm
B2 - Длина осевого стержня 49,5 mm
G - Обозначение резьбы вала M24X1.5
G1 - Длина резьбы вала 25 mm
B3 - Расстояние между поверхностью шайбы и радиальным смазочным отверстием 11 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,8 mm
n - Осевой размер до смазочного отверстия 8 mm
a - Диаметр радиального отверстия для смазки 4 mm
e - Входной диаметр ролика или кольца 44 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 178 N-m
Подшипник с / без сепаратора С
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 1,04 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 28,9 kN
C0r - Номинальная статическая грузоподъемность 55 kN
Нагрузочная способность сферического наружного кольца 8,05 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 5000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
