KRU47XLL/3AS - NTN

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

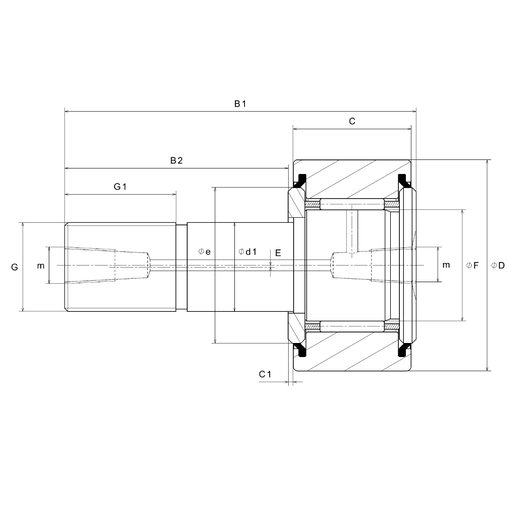

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 47 mm
d1 - Диаметр вала 20 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 24 mm
F - Диаметр вписанной окружности роликов 25 mm
B - Ширина подшипника/внутреннего кольца 25,5 mm
B1 - Общая длина вала 66 mm
B2 - Длина осевого стержня 40,5 mm
G - Обозначение резьбы вала M20X1.5
G1 - Длина резьбы вала 21 mm
Е - Эксцентриситет 0,7 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,8 mm
m - Обозначение резьбового отверстия для смазки PT 1/8
e - Входной диаметр ролика или кольца 37 mm
Макс. момент затяжки 98 N-m
Подшипник с / без сепаратора С
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,386 kg
Марка NTN

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 20,7 kN
C0r - Номинальная статическая грузоподъемность 33,5 kN
Нагрузочная способность цилиндрического наружного кольца 21 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 6000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
