ML7003CVUJ74S - SNR

ML7003CVUJ74S

Высокопрецизионный радиально-упорный шарикоподшипник, высокоскоростная серия ML, сепаратор из слоистой фенольной смолы, центрированный по наружному кольцу

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

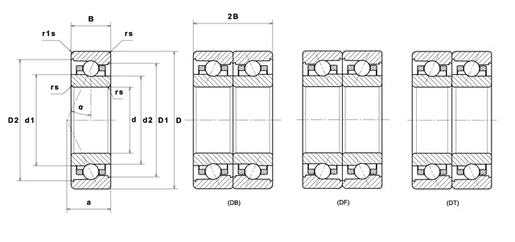

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 17 mm
D - Наружный диаметр 35 mm
B - Ширина подшипника/внутреннего кольца 10 mm
d1 - Наружный диаметр внутреннего кольца 22,65 mm
d2 - Наружный диаметр внутреннего кольца 21,4 mm
D1 - Внутренний диаметр наружного кольца 30,45 mm
D2 - Внутренний диаметр наружного кольца 31,05 mm
а - Точка приложения нагрузки на оси 9 mm
α - Угол контакта 17 °
rs - Минимальный радиус галтели 0,3 mm
r1s - Минимальный радиус галтели 0,3 mm
Класс точности P4S
Вес 0,037 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 3,7 kN
C0 - Статическая грузоподъёмность 1,75 kN
Cu - Предельная усталостная нагрузка 0,1 kN
f0 - Коэффициент 7.734
Коэффициент осевого перемещения K 1.89
Преднатяг 7
Величина преднатяга 0,019 kN
Осевая жесткость 20 N/µm
Радиальная жесткость 100 N/µm
Tmin - Мин. рабочая температура -30 °C
Tmax - Макс. рабочая температура 120 °C
Nlim - Предельная скорость при смазывании маслом 85000 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 62000 tr/min
FTF - Собственная частота сепаратора (60 об./мин.) 0,426 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 6,295 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 6,386 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 8,614 Hz

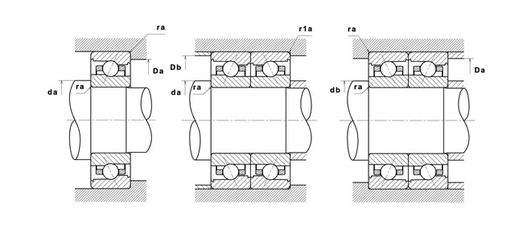

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 19,5 mm
db min - Минимальный диаметр буртика вала 19,5 mm
Da max - Максимальный диаметр буртика корпуса 32,5 mm
Db max - Максимальный диаметр буртика корпуса 32,5 mm
r1a - Максимальный радиус галтели 0,3 mm
ra max - Максимальный радиус галтели вала и корпуса 0,3 mm
