NA4902LL/3AS - NTN

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину

Свяжитесь с нами

Спесификация

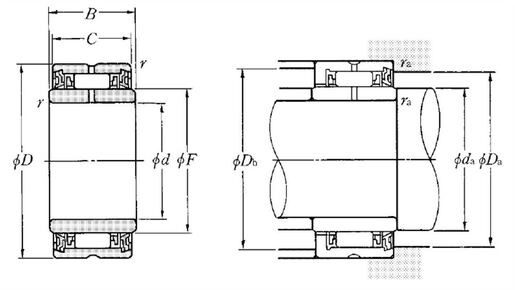

РАЗМЕРЫ ИЗДЕЛИЯ
d - Внутренний диаметр	15 mm
D - Наружный диаметр	28 mm
B - Ширина подшипника/внутреннего кольца	14 mm
C - Ширина подшипника, штампованного стакана или наружного кольца	13 mm
F - Диаметр вписанной окружности роликов	20 mm
rs - Минимальный радиус галтели	0,3 mm
Отверстия для пересмазывания в наружном кольце	Да
k - диаметр отверстия	2,5 mm
Отверстия для пересмазывания во внутреннем кольце	Да
Класс радиального зазора	C3 Специальный
Класс точности	P0
Вес	0,036 kg
Марка	NTN

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
Cr - Номинальная динамическая грузоподъемность	8,3 kN
C0r - Номинальная статическая грузоподъемность	11,2 kN
Nlim - Предельная скорость при смазывании консистентной смазкой	10000 tr/min
Tmin - Мин. рабочая температура	-20 °C
Tmax - Макс. рабочая температура	100 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ
da min - Минимальный диаметр буртика вала	17 mm
Da max - Максимальный диаметр буртика корпуса	22 mm
Db max - Максимальный диаметр буртика корпуса	26 mm
ras max - Максимальный радиус галтели вала и корпуса	0,3 mm
